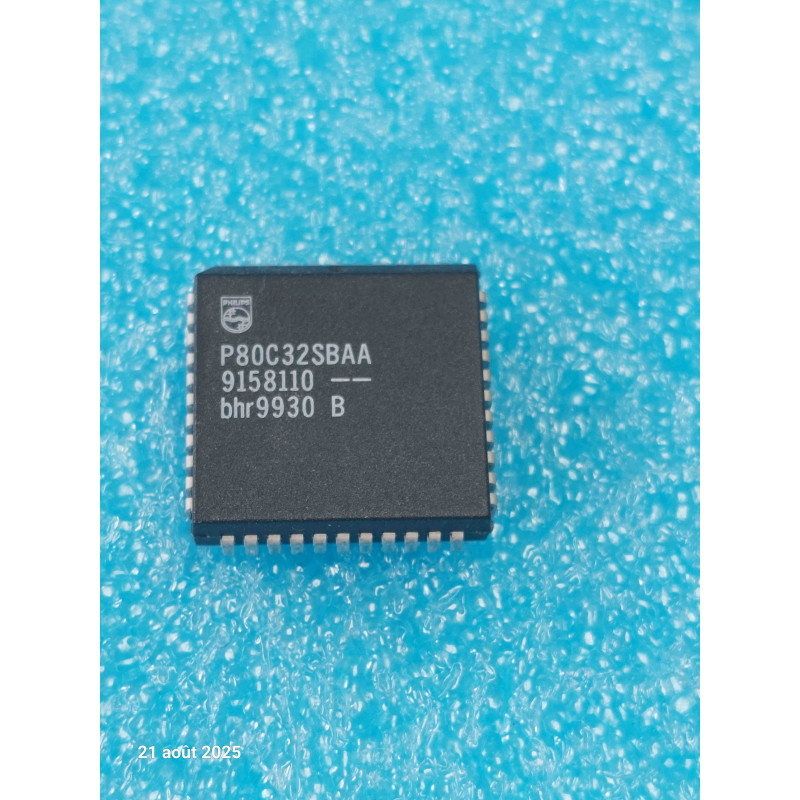

Le P80C32SBAA (ou P80C32 SBAA) est un microcontrôleur 8-bits monolithique d'époque hautes performances, développé par Philips Semiconductors (aujourd'hui NXP). Logé dans un boîtier carré PLCC44 à 44 broches à montage en surface ou sur support adapté, ce composant appartient à la légendaire famille d'architecture MCS-51 (standard 8032/8051).
Variante CMOS moderne des anciennes puces NMOS très gourmandes, le P80C32 est une version sans mémoire ROM interne (ROMless). Le suffixe SBAA indique la révision technique du processeur, calibrée pour une fréquence d'horloge maximale d'époque de 16 MHz et certifiée pour la plage de température commerciale standard (0°C à +70°C). C'est un composant New Old Stock (NOS) essentiel pour la maintenance de systèmes industriels automatisés, de terminaux de télécommunication d'époque et de calculateurs embarqués des années 90.
Note technique :
L'Obligation de la Mémoire Externe (Broche EA barre) : Le P80C32SBAA ne possédant aucune mémoire de programme interne, il est conçu pour exécuter son code binaire directement depuis une mémoire morte externe (comme une EPROM ou une Flash). Pour que le processeur sache qu'il doit ignorer l'adressage interne et pointer directement sur le bus externe dès le démarrage, la broche EA barre (External Access / broche 35 en PLCC44) doit impérativement être connectée de manière matérielle à la masse (GND / 0V).
Le bus multiplexé adresses / données : Pour économiser les broches d'époque, le Port 0 (P0.0 à P0.7) sert à la fois de bus de données 8-bits et de bus d'adresses pour les 8 bits de poids faible (A0-A7). La puce utilise la broche ALE (Address Latch Enable / broche 33) pour piloter un verrou logique externe (typiquement un 74HC373) chargé de séparer l'adresse de la donnée à chaque cycle d'horloge.
Conseils Pro :
Le piège de la manipulation du boîtier PLCC44 : Le boîtier PLCC avec ses broches repliées en "J" est particulièrement fragile s'il est inséré de travers sur son support d'époque. N'utilisez jamais un tournevis plat ou une pince standard pour extraire un P80C32 défectueux de sa carte : vous risquez de fendre le plastique du support ou de tordre irrémédiablement les pistes de cuivre. Utilisez exclusivement une pince d'extraction PLCC dédiée insérée dans les deux encoches d'angle du support pour tirer la puce verticalement et en toute sécurité.
Oxydation des broches en J en Stock ancien (NOS) : Les composants Philips d'époque restés en tiroir pendant des décennies peuvent présenter une fine pellicule d'oxydation grise ou de ternissement sur les broches métalliques en J. Comme le contact dans un support PLCC se fait par simple pression latérale, ce ternissement peut provoquer des faux contacts intermittents au démarrage de la CPU (plantages de bus). Avant toute installation définitive, nettoyez très délicatement le pourtour des contacts à l'aide d'un pinceau antistatique à poils durs imprégné de nettoyant contact de qualité (type KF F2).
