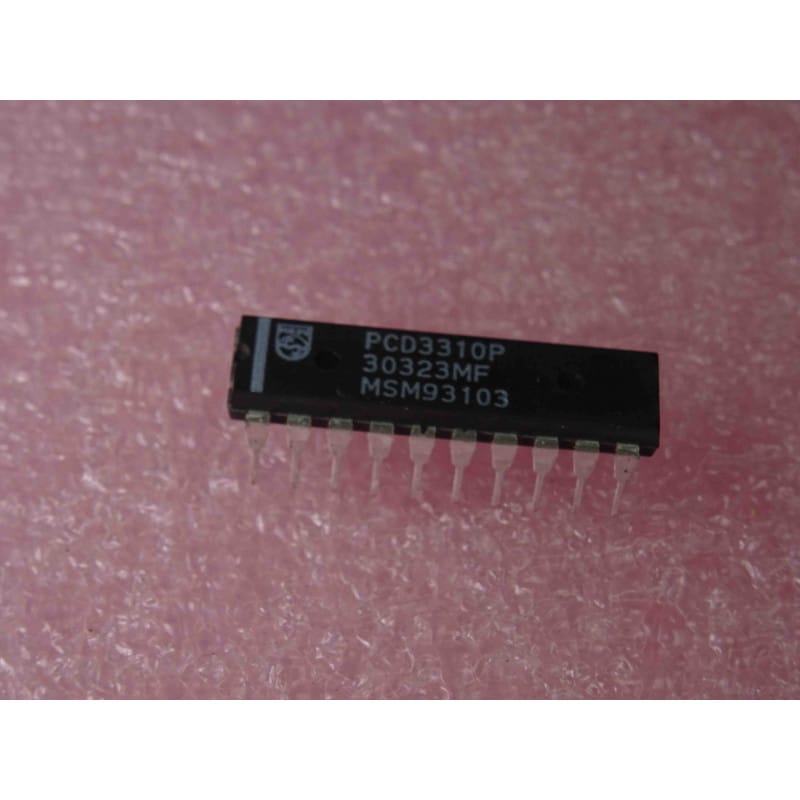

Le PCD3310P (conçu et fabriqué par Philips Semiconductors, marque historique reconnaissable à son logo au blason entouré d'étoiles) est un circuit intégré monolithique de technologie CMOS fonctionnant comme un générateur de tonalités DTMF contrôlé par bus I2C ou par interface parallèle (Pulse/Tone Dialer). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique double en ligne à 20 broches (DIP20, pas standard de 300 mil).
Dans la nomenclature Philips, le suffixe "P" désigne spécifiquement le boîtier plastique standard de type DIP.
Ce circuit d'époque hautement spécialisé appartient à la famille des composants de télécommunication Philips. Il intègre un générateur de fréquences vocales (DTMF) complet et un contrôleur de numérotation par impulsions décimales (Pulse). Grâce à son interface de commande série (bus I2C), il permettait aux microcontrôleurs des années 80 et 90 (comme la série 80C51) de gérer entièrement l'interface de numérotation d'un téléphone fixe, d'un répondeur-enregistreur de salon ou d'un modem RTC d'époque.
Double Mode de Numérotation : Supporte aussi bien la numérotation par tonalités DTMF (fréquences vocales) que la numérotation classique par impulsions (Pulse).
Interface Bus I2C Intégrée : Permet une liaison de contrôle simplifiée à deux fils (SDA / SCL) avec le processeur de commande, réduisant le nombre de pistes nécessaires sur le circuit imprimé.
Génération de Fréquence de Précision : Utilise un quartz de référence standard d'époque (généralement 3,58 MHz ou 4,608 MHz selon la configuration d'horloge système) pour synthétiser des tonalités conformes aux normes téléphoniques internationales (CCITT).
Brochage Type (DIP20, vu du dessus) :
Broches SDA (Data) & SCL (Clock) : Lignes de communication série du bus I2C pour recevoir les instructions et les numéros à composer depuis le microcontrôleur principal.
Broche VDD : Tension d'alimentation positive (couramment de 2,5 V à 6 V).
Broche VSS : Masse commune (0 V).
Broche Tone Out : Sortie du signal analogique DTMF filtré, prête à être couplée à l'étage de ligne ou d'écoute.
Broches d'oscillateur (XTAL) : Connexions pour le quartz de cadencement d'époque nécessaire à la synthèse précise des fréquences de la matrice.
Diagnostic Express à l'Établi (Panne de numérotation) :
Vérification de l'alimentation : Ce circuit CMOS d'époque est conçu pour consommer un courant dérisoire en veille. Si le circuit devient tiède ou que la tension d'alimentation VDD s'effondre à sa mise sous tension, le circuit intégré présente une fuite interne et est défectueux.
Test de l'horloge : Utilisez une sonde à faible capacité pour vérifier que l'oscillateur oscille correctement sur les broches XTAL. Si le quartz est inactif ou décalé en fréquence, le récepteur à l'autre bout de la ligne téléphonique (le commutateur central) ne pourra pas décoder les bips DTMF d'époque.
Recommandations de Montage :
Pour la restauration de cartes mères télécom ou d'interfaces domotiques vintage, installez impérativement un support de précision de type tulipe à 20 broches (DIP20, pas de 300 mil). Cela évite d'exposer la puce CMOS, sensible à l'électricité statique et à la chaleur, à un stress thermique excessif lors du soudage.
Soudez le support à l'aide d'un fer propre réglé à 280°C - 300°C maximum pendant 2 secondes par broche, puis nettoyez la zone à l'alcool isopropylique pur.
