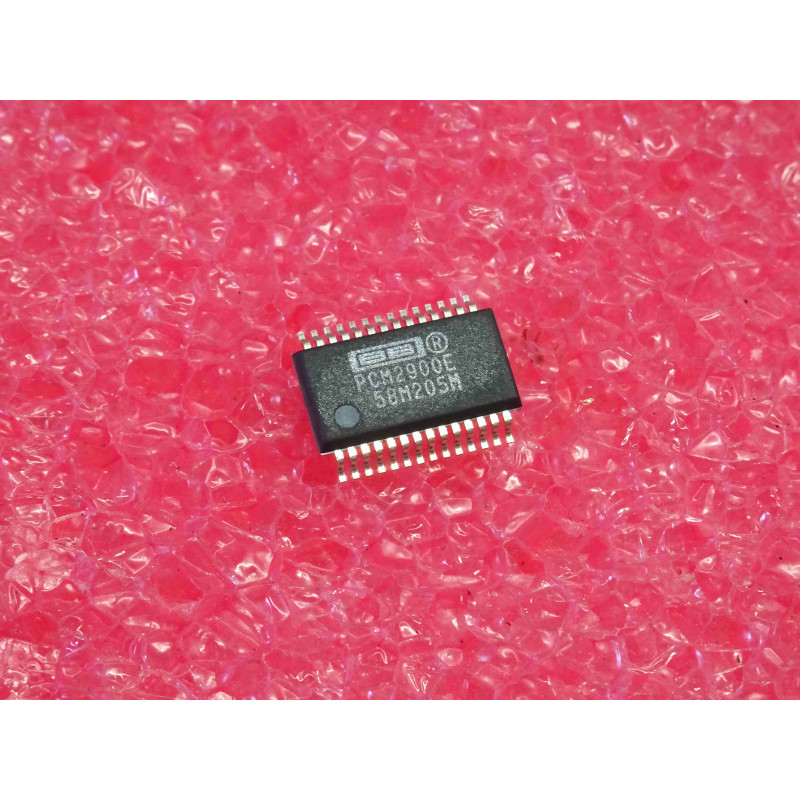

Le PCM2900E est un circuit intégré de conversion audio analogique-numérique et numérique-analogique (Codec) doté d'une interface USB 1.1 native, développé par la division Burr-Brown de Texas Instruments. Logé dans un boîtier SSOP28 pour montage en surface (CMS / SMD), ce circuit tout-en-un permet de créer une carte son ou une interface audio USB complète sans aucun développement de pilote logiciel.
Il intègre un convertisseur d'entrée (ADC) stéréo à entrées asymétriques (single-ended) et un convertisseur de sortie (DAC) stéréo, tous deux cadencés par une horloge interne synchronisée sur le bus USB. C'est le composant idéal pour la maintenance ou la conception de cartes son USB compactes, d'interfaces numériques pour émetteurs-récepteurs radio (radioamateur), de modules de numérisation audio grand public ou d'instruments de musique électroniques.
Note technique :
Architecture USB Plug-and-Play sans pilote : Le PCM2900E utilise les pilotes natifs de la classe standard "USB Audio Class 1" intégrés dans tous les systèmes d'exploitation (Windows, macOS, Linux). Aucun pilote spécifique n'est nécessaire. À la mise sous tension, le circuit négocie son énumération USB et apparaît instantanément comme une entrée/sortie audio standard.
Architecture Spécifique Spourious-Free : Burr-Brown utilise l'architecture exclusive Delta-Sigma Enhanced Multi-bit pour le DAC et l'ADC, garantissant une excellente dynamique de 96 dB et une distorsion harmonique minimale de 0,005%, des performances de haut vol pour un codec auto-alimenté.
Conseils Pro :
Le piège du bruit numérique de masse (L'alimentation par l'USB) : Bien que le PCM2900E puisse être entièrement alimenté par la tension 5V du câble USB (VBUS), le bus USB des ordinateurs est extrêmement bruyant (parasites des ventilateurs, des disques durs, de la carte graphique). Si vous câblez les sections analogiques (VCCI, VCCR) directement sur ce 5V informatique, vous entendrez un sifflement ou un bourdonnement permanent dans les haut-parleurs ou vos enregistrements. La bonne pratique : Utilisez une perle de ferrite en série sur la ligne VBUS, séparez strictement le plan de masse numérique (DGND) et analogique (AGND) sur la carte, et utilisez un régulateur LDO à très faible bruit de 3,3V ou un circuit de filtrage LC lourd pour isoler les broches analogiques de la puce.
Attention à la précision du quartz externe : Le PCM2900E exige un quartz de 12,000 MHz connecté sur ses broches XTAL. Pour assurer une communication USB stable et éviter les pertes de synchronisation audio (cliquetis, distorsions ou déconnexions intempestives du périphérique), ce quartz doit avoir une tolérance stricte de plus ou moins 50 ppm au maximum. Associez-le à deux condensateurs céramiques de 22 pF au plus près des broches pour garantir la stabilité de l'oscillation.
