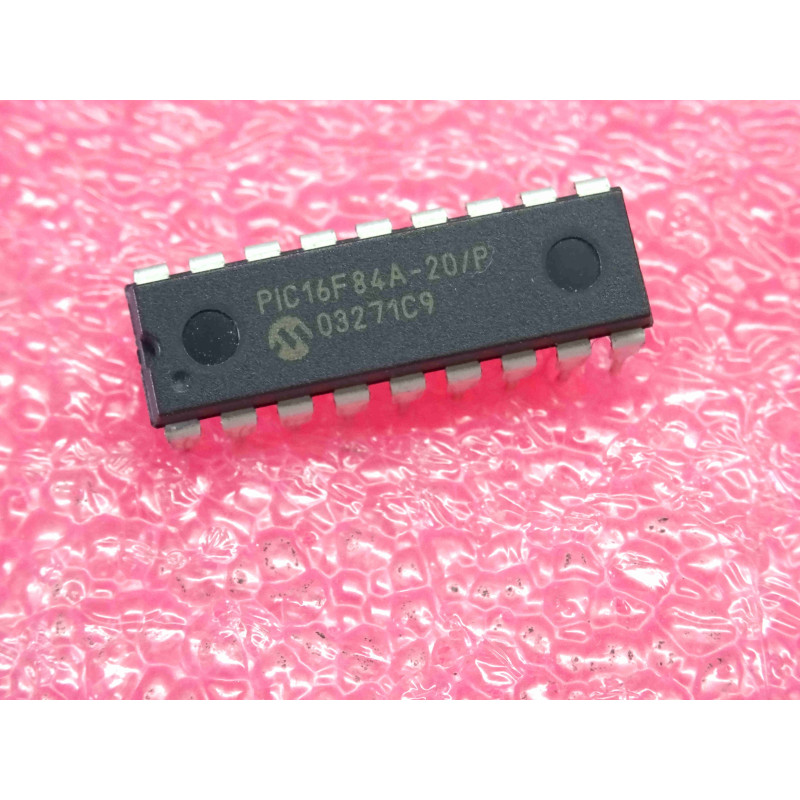

Le PIC16F84A-20/P est la déclinaison haute vitesse (haute fréquence) du légendaire microcontrôleur flash de Microchip Technology. Logé en boîtier DIP18, il partage exactement la même architecture et le même brochage que la version 4 MHz, mais son silicium est trié pour supporter une cadence d'horloge beaucoup plus rapide.
Le suffixe -20 valide sa tolérance pour une fréquence maximale de 20 MHz, tandis que le /P désigne le boîtier plastique DIP18 standard (plage de température commerciale de 0°C à +70°C). Cette version rapide d'époque était privilégiée pour les applications nécessitant une plus grande puissance de calcul brut ou des timings de communication série plus serrés.
Note technique :
Changement de mode d'Oscillateur (Mode HS) : Pour cadencer ce circuit à sa vitesse maximale de 20 MHz avec un quartz d'époque, l'amplificateur interne exige beaucoup plus de gain. Il est impératif de modifier le mot de configuration (Configuration Fuses) lors de la gravure en remplaçant le classique mode XT par le mode HS (High Speed).
Brochage Identique (DIP18) : On retrouve les lignes d'alimentation VDD (broche 14) et VSS (broche 5), le Reset matériel MCLR barre (broche 4), et les deux broches de l'oscillateur OSC1 (broche 16) et OSC2 (broche 15).
Conseils Pro :
Le piège des condensateurs de quartz à 20 MHz : À cette fréquence élevée, la valeur des deux petits condensateurs céramiques reliés au quartz (entre OSC1/OSC2 et la masse) devient extrêmement critique pour la stabilité du signal carré d'époque. Alors qu'un quartz de 4 MHz tolère de larges approximations, un quartz de 20 MHz exige des condensateurs d'une valeur stricte de 15 pF à 22 pF maximum. Des valeurs trop élevées ou des pistes trop longues empêcheront purement et simplement le microcontrôleur de démarrer.
Consommation électrique accrue : La consommation de courant de l'architecture CMOS du PIC16F84A est directement proportionnelle à sa fréquence d'exécution. À 20 MHz, la puce consomme environ quatre à cinq fois plus de courant qu'à 4 MHz. Si vous utilisez ce composant NOS en remplacement sur une carte d'époque initialement conçue pour tourner à basse fréquence, assurez-vous que le condensateur de découplage de 100 nF sur le rail d'alimentation VDD est soudé au plus près des broches de la puce pour filtrer les pics de commutation.
