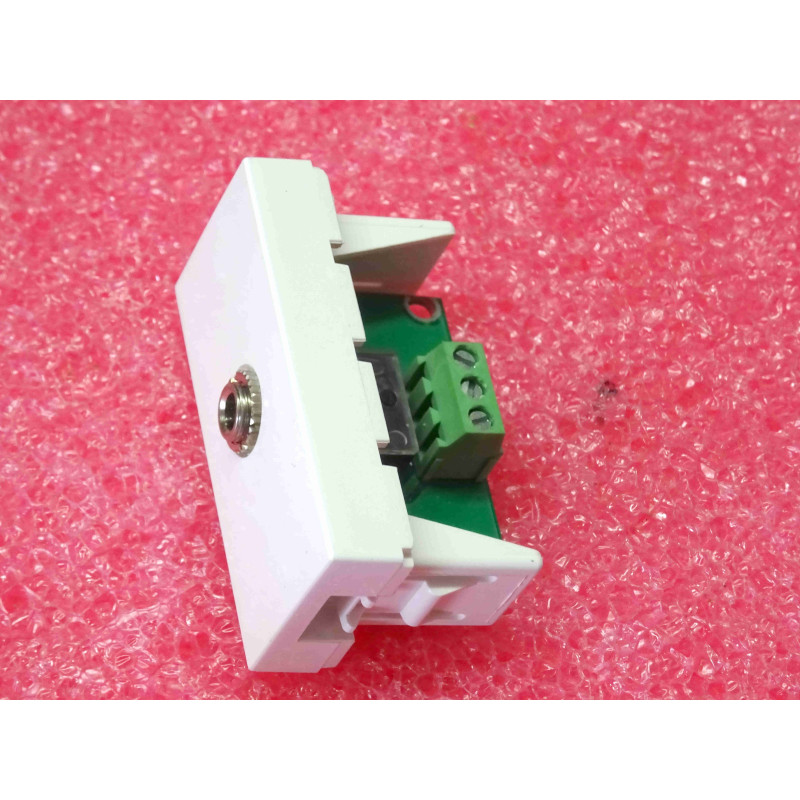

Prise audio secteur / plastron mural au format Mosaïque 45x23 mm (1 module standard) intégrant une embase Jack 3,5 mm Femelle (Stéréo) en façade et un bornier à vis à l'arrière. Ce module s'encastre directement dans les plaques de finition, goulottes, colonnettes, boîtiers de sol ou cadres muraux aux standards 45x45 mm / 45x23 mm (type Legrand Mosaic). Il permet de déporter proprement une entrée/sortie audio auxiliaire (PC, smartphone, baladeur, système de sonorisation) vers une installation encastrée sans avoir à réaliser de soudures complexes : le raccordement du câble audio sous-jacent s'effectue directement sur bornier à vis rapide. Matériel neuf sous emballage protecteur.
Module Audio Jack 3,5 mm Femelle Plastron Mosaïque 45x23 mm / Format 1 Module Standard / Connectique Avant : Jack 3,5 mm Femelle Stéréo / Connectique Arrière : Bornier à Vis Repéré / Clipslage Direct sur Support 45 mm / Corps Thermoplastique Résistant / Neuf. Composant d'intégration audio et d'aménagement tertiaire/atelier indispensable pour la création de prises murales audio propre, le câblage de baies de sonorisation et l'équipement de salles de réunion ou postes de travail.
Quantité : 1 module individuel.
Type de Composant : Plastron audio encastrable / Module Mosaïque.
Format & Dimensions : 45 x 23 mm (Standard 1 Module).
Connecteur Façade (Avant) : Jack 3,5 mm Femelle Stéréo (contacts dorés ou nickelés).
Connecteur Arrière (Raccordement) : Bornier à vis 3 ou 4 points (Voie Gauche, Voie Droite, Masse / Shield).
Fixation / Montage : Clipsage direct (Snap-in) dans les supports de mécanismes, goulottes et plaques de finition 45x45 mm.
Mode de Câblage : Raccordement direct des fils dénudés par serrage sous vis (sans fer à souder).
Matériaux & Construction :
Plastron : ABS / Polycarbonate haute résistance aux chocs et aux UV.
Contacts Audio : Alliage de cuivre à haute conductivité pour éviter toute perte de signal ou souffle audio.
État : Neuf sous conditionnement individuel.
Schéma Standard de Raccordement Stéréo sur Bornier Arrière :
L / Left (Voie Gauche) : Signal canal gauche (généralement fil Blanc ou Rouge selon le câble audio).
R / Right (Voie Droite) : Signal canal droit (généralement fil Rouge ou Vert).
G / GND / Shield (Masse) : Tresse de blindage commune ou fil de masse.
Atouts du Format Bornier sur Plastron Mosaïque :
Gain de Temps à l'Installation : Aucun outil de soudage requis sur le chantier ou dans la goulotte. Un simple tournevis de précision plat permet de verrouiller les fils audio.
Compatibilité Universelle : S'intègre parfaitement dans les goulottes de distribution d'atelier, les nourrices de bureau et les plaques Mosaïque 45x45 mm (en combinant 2 modules 45x23 mm ou avec un obturateur).
Intégrité du Signal : Le bornier à vis maintient une pression mécanique constante sur les conducteurs pour éviter les crépitements et faux contacts.
