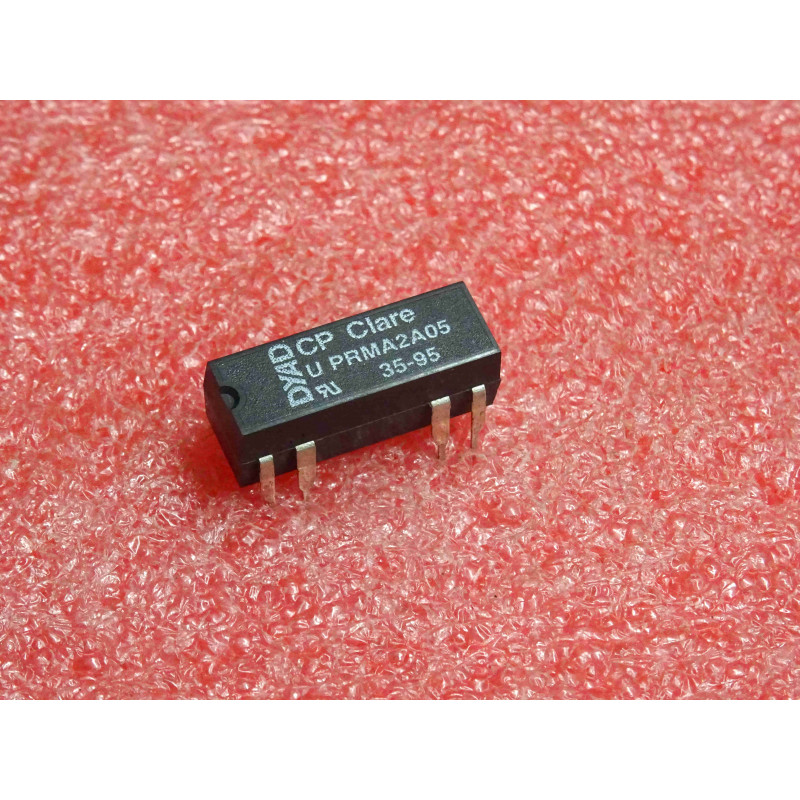

Le PRMA2A05 (souvent écrit ci PRMA2A05) est un relais Reed miniature (Reed Relay) de haute fiabilité, fabriqué historiquement par Clare (C.P. Clare).
Ce composant électromécanique associe une bobine de commande et des contacts à lames souples sous atmosphère inerte logés dans un boîtier à double rangée de broches de type DIP-14. La série PRMA est particulièrement appréciée dans les équipements de test, l'instrumentation et les interfaces industrielles pour sa rapidité de commutation, sa longue durée de vie mécanique et son isolation galvanique totale entre la commande et le circuit de puissance.
Fabricant : Clare (C.P. Clare).
Fonction : Relais Reed miniature à double contact (DIP Series Reed Relays / Form A - Normally Open).
Boîtier : DIP-14 (Boîtier standard compatible avec les dimensions d'un circuit intégré à 14 broches).
Signification de la référence :
PRMA : Série de relais Reed de Clare.
2A : Configuration des contacts (2 contacts de type Form A / Travail / Normalement Ouvert).
05 : Tension nominale de la bobine de commande (5 Volts DC).
Performances clés :
Isolation galvanique : Séparation électrique totale entre le circuit de commande basse tension et les contacts de commutation.
Faible résistance de contact : Contacts encapsulés sous ampoule de verre avec un gaz protecteur, garantissant une excellente stabilité dans le temps pour les petits signaux.
Repérage & Broches Clés (Boîtier DIP-14) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Brochage interne : Attention à bien identifier les broches de la bobine (souvent les broches 2 et 13 ou 1 et 14 selon le schéma constructeur exact de la série) pour ne pas inverser la polarité si une diode de roue libre interne est présente, et pour isoler les broches de commutation.
Diagnostic Express (Absence de commutation, contact collé ou bobine coupée) :
Symptômes Courants en Atelier :
Le relais ne clique pas à l'application de la tension de commande : Bobine coupée, tension d'alimentation insuffisante sur le rail de commande, ou transistor de commande défectueux sur la carte.
Le contact ne s'établit pas ou reste bloqué (fermé en permanence) : Collage des lames souples suite à un dépassement du pouvoir de coupure (arc électrique) ou choc mécanique violent sur le boîtier.
Mesures sous tension (au multimètre) :
Contrôle de la bobine : Mesurer la résistance ohmique de la bobine hors tension (qui doit correspondre à la valeur nominale du modèle 5V) et vérifier la présence de la tension d'excitation lors de la commande.
Test des contacts : Vérifier la continuité ohmique (0 ohm au repos vs résistance infinie) entre les broches de sortie lorsque le relais est activé.
Recommandations de Montage :
Support adapté : Bien que les relais Reed puissent être soudés directement, l'utilisation d'un support tulipe à 14 broches est conseillée pour faciliter le remplacement en cas de fatigue des contacts à lames souples après des millions de cycles.
Protection inductive : S'assurer de la présence d'une diode de roue libre (flyback diode) en parallèle sur la bobine du relais si celle-ci est pilotée directement par un circuit logique ou un transistor, afin d'absorber les surtensions à la coupure.
