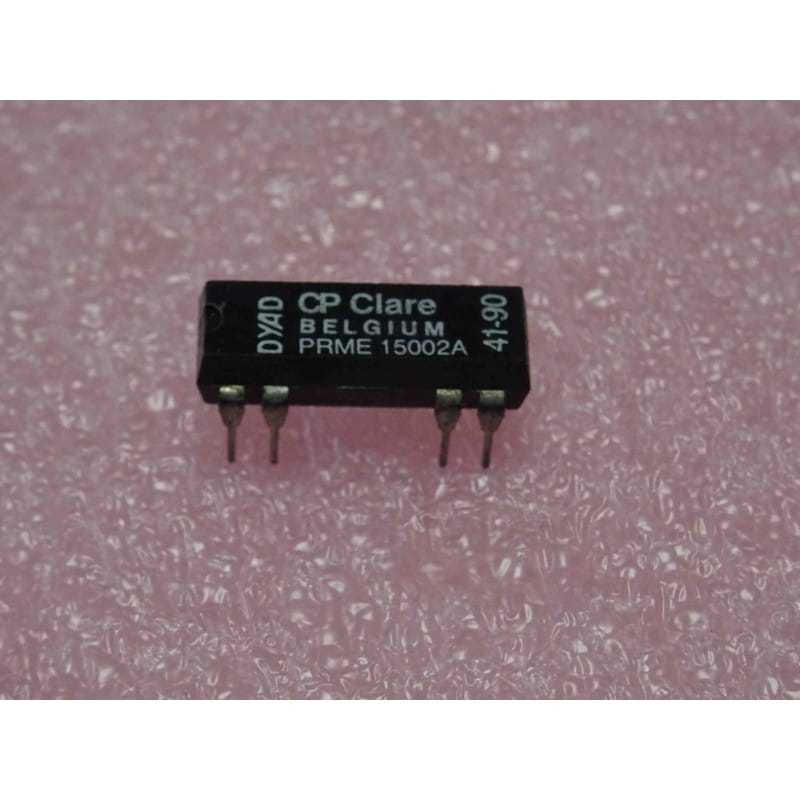

Le relais Reed (à lame souple) de la marque C.P. Clare de référence PRME15002A est un composant électromagnétique miniature de haute précision, conçu pour la commutation rapide, silencieuse et propre de signaux faibles ou de circuits de commande dans les équipements électroniques professionnels et de télécommunication.
Type de Composant : Relais Reed / Relais à ampoule Reed (Reed Relay / Dry Reed Switch).
Fabricant / Référence : C.P. Clare / PRME15002A (PRME15002 A).
Technologie : Contacts scellés sous atmosphère neutre dans une ampoule de verre actionnée par un enroulement électromagnétique, garantissant une isolation galvanique élevée, une absence d'usure mécanique par friction et un temps de commutation ultrarapide.
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Qualité C.P. Clare : Fabricant de référence historique dans le domaine des composants de commutation à lames souples, reconnu pour la fiabilité de ses enroulements, la constance de ses caractéristiques électriques et sa longévité en milieu professionnel.
Repérage et Connexion : Référez-vous impérativement à la documentation technique C.P. Clare ou Standex/Clare pour identifier l'affectation exacte des broches (bornes de l'enroulement de la bobine et contacts de l'ampoule Reed) avant toute implantation sur circuit imprimé ou câblage.
Environnement : Systèmes électroniques embarqués, instruments de mesure, cartes de test, équipements de télécommunication et cartes de commande logiques.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation à l'application de la tension sur la bobine, collage permanent des lames suite à une surintensité transitoire, ou résistance de contact anormale.
Mesures : Mesurer la résistance ohmique de la bobine interne à l'ohmmètre et vérifier l'établissement de la continuité sur l'ampoule Reed lors d'une excitation hors circuit (attention à la fragilité mécanique du boîtier et des broches).
Recommandations de Montage & Restauration :
Précautions Mécaniques et Thermiques : Manipulez le composant avec précaution. Évitez toute contrainte mécanique excessive sur les broches lors du formage et utilisez un fer à souder à température contrôlée pour préserver l'intégrité de l'ampoule Reed interne.
