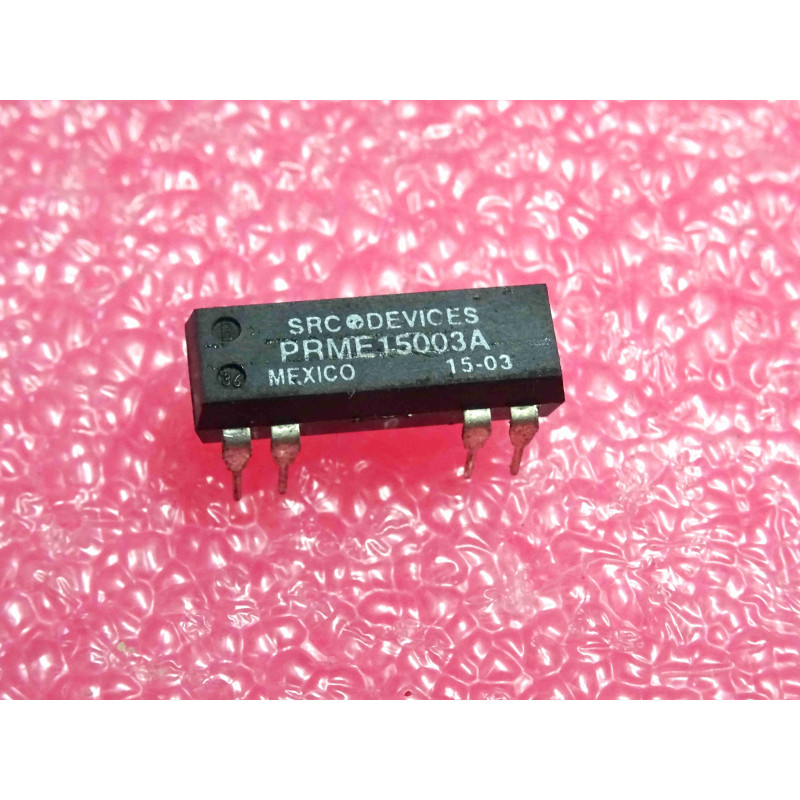

Le relais Reed (relais à lames souples) DIP de la marque SRC Devices (successeur historique de CP Clare) de référence PRME 15 003 A (PRME15003A) avec bobine en 24V est un composant électromagnétique de haute précision en boîtier standard DIP14, conçu pour la commutation rapide de signaux avec une immunité renforcée aux parasites.
Type de Composant : Relais Reed en boîtier DIP14 pour circuit imprimé (DIP Reed Relay).
Fabricant / Référence : SRC Devices / PRME 15 003 A (Série PRME).
Tension de Bobine : 24 V (Courant continu).
Résistance de Bobine : 2000 ohms (2k-ohm, offrant une faible consommation de commande).
Configuration des Contacts : Monopolaire à fermeture / 1 Form A / SPST-NO (Single Pole Single Throw - Normally Open).
Option Spécifique : Blindage électrostatique intégré (Electrostatic shield option), permettant de réduire les couplages capacitifs indésirables entre la bobine de commande et les contacts de mesure.
Format d'Implantation : Boîtier DIP14 standard (compatible avec les supports de circuits intégrés à 14 broches ou un brochage direct sur circuit imprimé).
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Technologie Reed : Contacts hermétiques en ampoule de verre sous atmosphère de gaz neutre pour une résistance de contact minimale et une fiabilité absolue sur les signaux faibles.
Blindage Électrostatique : Indispensable dans les instruments de mesure de précision et les cartes d'acquisition pour éliminer les bruits parasites injectés par la commande de bobine vers le circuit de signal.
Repérage et Connexion : Référez-vous au brochage standard DIP14 des relais Reed de la série PRME pour identifier les bornes de bobine, les contacts de sortie 1 Form A et la broche spécifique du blindage électrostatique (souvent reliée à une masse dédiée pour être efficace).
Environnement : Instruments de mesure, cartes de test, systèmes d'acquisition de données et équipements de télécommunication fonctionnant en logique 24V.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation malgré l'application du 24V sur la bobine, ou collage permanent du contact Reed suite à un dépassement du courant admissible.
Mesures : Mesurer la résistance ohmique de la bobine à l'ohmmètre (valeur attendue autour de 2000 ohms) et vérifier la fermeture du contact lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Manipulation : Le boîtier de type DIP14 intègre une ampoule en verre fragile. Évitez toute torsion excessive des broches lors de la mise en forme ou de l'insertion sur support. Utilisez un fer à souder à température contrôlée en cas de brasage direct.
