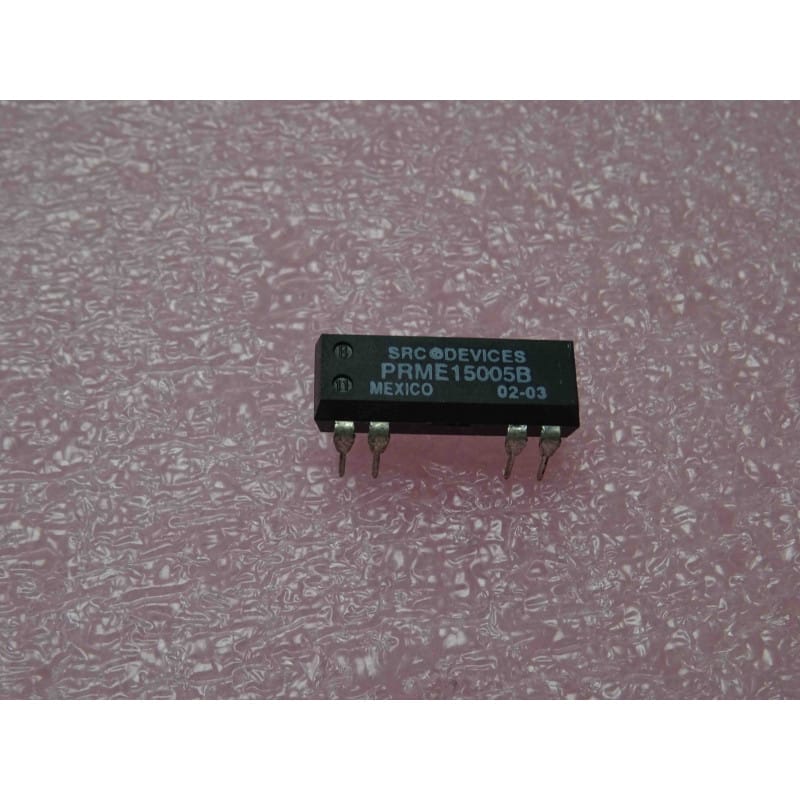

Le relais Reed (à lame souple) de la marque SRC Devices (Standex) de référence PRME15005B avec une bobine en 5V est un composant électromagnétique miniature de haute précision, conçu pour la commutation rapide, silencieuse et propre de signaux de faible puissance dans les équipements électroniques et les cartes de commande.
Type de Composant : Relais Reed / Relais à ampoule Reed (Reed Relay / Dry Reed Switch).
Fabricant / Référence : SRC Devices (Standex-Meder) / PRME15005B.
Tension de Bobine : 5 Vdc (Courant continu, bobine adaptée aux logiques de commande TTL et aux microcontrôleurs 5V).
Technologie : Contacts scellés sous atmosphère neutre dans une ampoule de verre actionnée par un enroulement électromagnétique, garantissant une isolation galvanique élevée, une absence d'usure mécanique par friction et un temps de commutation ultrarapide.
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Qualité SRC Devices / Standex : Standard industriel reconnu pour sa fiabilité de commutation à long terme, sa faible résistance de contact initiale et son encombrement réduit idéal pour l'implantation sur circuit imprimé à haute densité.
Repérage et Connexion : Référez-vous impérativement à la documentation technique SRC Devices / Standex pour identifier l'affectation exacte des broches (bornes de l'enroulement de la bobine 5V et contacts de l'ampoule Reed) avant toute implantation sur circuit imprimé ou câblage.
Environnement : Systèmes électroniques embarqués, instruments de mesure, cartes de test, équipements de télécommunication et cartes de commande logiques 5V.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation à l'application du 5V sur la bobine, collage permanent des lames suite à une surintensité transitoire, ou résistance de contact anormale.
Mesures : Mesurer la résistance ohmique de la bobine interne à l'ohmmètre et vérifier l'établissement de la continuité sur l'ampoule Reed lors d'une excitation hors circuit (attention à la fragilité mécanique du boîtier et des broches).
Recommandations de Montage & Restauration :
Précautions Mécaniques et Thermiques : Manipulez le composant avec précaution. Évitez toute contrainte mécanique excessive sur les broches lors du formage et utilisez un fer à souder à température contrôlée pour préserver l'intégrité de l'ampoule Reed interne.
