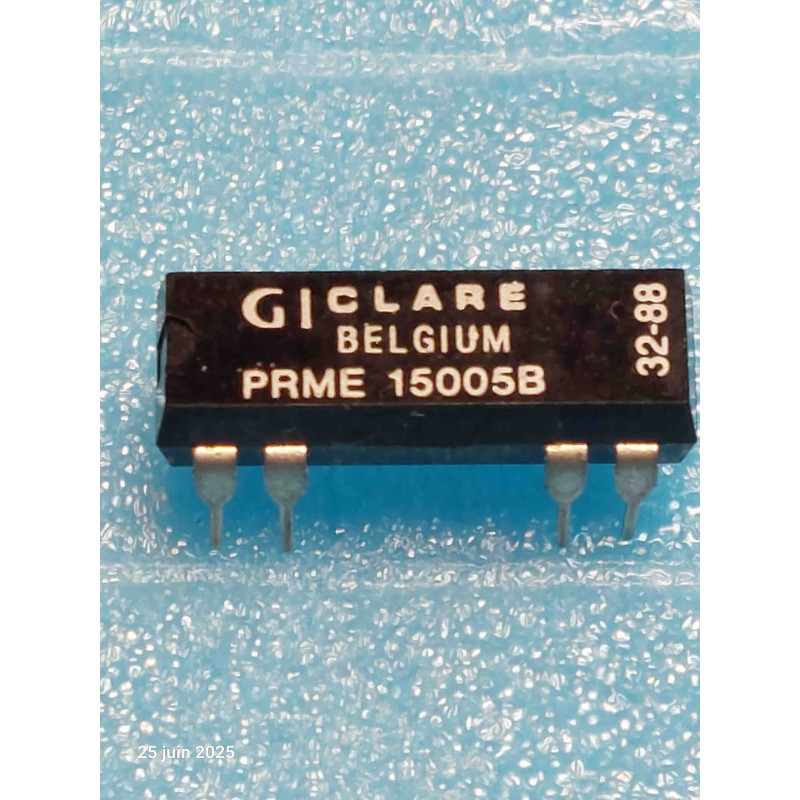

Le relais Reed (relais à lames souples) miniature de la marque CP Clare de référence PRME15005B (variante B de la série PRME) avec bobine en 5Vdc est un composant électromagnétique de haute précision, conçu pour la commutation ultra-rapide de signaux faibles ou modérés avec une isolation galvanique totale.
Type de Composant : Relais Reed / Relais à lames souples pour circuit imprimé (SIP / Through-hole Reed Relay).
Fabricant / Référence : CP Clare / PRME15005B (Série PRME).
Tension de Bobine : 5 Vdc (Courant continu, compatible avec les logiques de commande TTL / microcontrôleurs).
Technologie Reed : Contacts scellés dans une ampoule de verre sous atmosphère de gaz neutre, garantissant une protection absolue contre l'oxydation, une résistance de contact initiale extrêmement faible et un silence de fonctionnement total.
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Qualité CP Clare : Référence historique de premier plan dans la commutation de signaux de mesure, de télécommunication et d'acquisition de données.
Vitesse et endurance : Permet des cadences de commutation élevées et un nombre de cycles quasi-illimité en l'absence de pièces d'armature lourdes en mouvement.
Repérage et Connexion : Identifiez rigoureusement la disposition des broches (les deux bornes de la bobine 5Vdc repérées par les polarités usuelles et les broches du contact Reed de sortie) à l'aide des marquages du boîtier ou de la documentation technique avant l'implantation.
Environnement : Cartes d'acquisition de mesure, équipements de test, interfaces audio/radiofréquence de précision et systèmes logiques en 5V nécessitant un isolement parfait et une absence de rebond de contact.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation malgré l'application du 5Vdc sur la bobine, ou collage permanent du contact Reed (souvent provoqué par un dépassement du courant de charge maximal ou une surtension inductive externe ayant soudé les micro-lames en verre).
Mesures : Mesurer la résistance ohmique de l'enroulement de bobine à l'ohmmètre et vérifier l'établissement de la continuité sur le contact de sortie lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Sensibilité mécanique du boîtier : Les relais Reed possèdent une ampoule en verre fragile à l'intérieur du boîtier plastique. Évitez absolument de tordre ou de contraindre mécaniquement les broches trop près du corps lors du façonnage pour le circuit imprimé, sous peine de fissurer l'herméticité de l'ampoule. Utilisez un fer à souder à température contrôlée.
