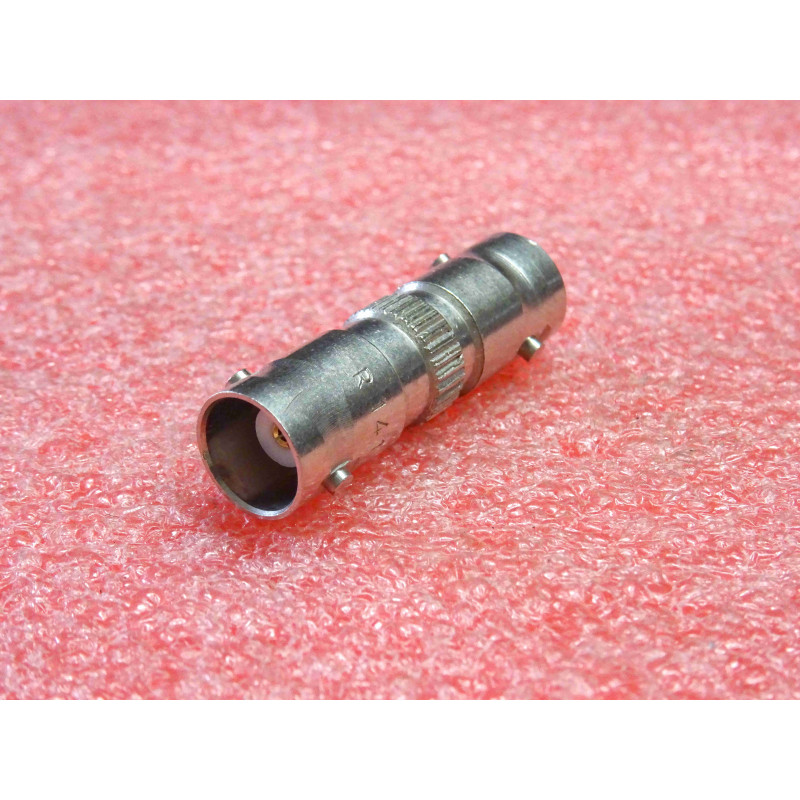

Adaptateur Coaxial RF Radiall BNC Femelle vers BNC Femelle Droit – 50 Ohms / 4 GHz (Réf: R141704 / R141.704.000 / UG-914/U)

Adaptateur coaxial RF de haute précision d'atelier de marque Radiall (Référence fabricant : R141704 / R141.704.000), conforme à la norme militaire UG-914/U (UG914/U).

Ce raccord droit (In-Line Coupler) assure l'aboutage et la jonction directe entre deux câbles coaxiaux ou équipements munis de fiches BNC Mâles. Conçu pour la métrologie d'atelier, les oscilloscopes, les générateurs HF, les baies de mesure et les réseaux de télécommunication, cet adaptateur garantit une continuité d'impédance optimale de 50 Ohms et d'excellentes performances RF du courant continu (DC) jusqu'à 4 GHz. Matériel neuf sous packaging d'atelier / New Old Stock.

Adaptateur Coaxial Droit BNC Femelle vers BNC Femelle / Marque Radiall / Référence : R141704 (R141.704.000) / Standard Militaire : UG-914/U (UG914/U) / Configuration : BNC Jack to BNC Jack (F/F) / Impédance Nominale : 50 Ohms / Bande Passante : DC à 4 GHz / Tension Max. : 500 V RMS / Verrouillage Rapide à Baïonnette 1/4 de Tour / Corps Laiton Traité Nickelé / Contacts Centraux Usinés & Traités Plaqué Or / Diélectrique PTFE (Téflon) / Neuf. Composant de connectique RF d'atelier, d'extension de cordons de mesure et de métrologie de précision.

Caractéristiques Essentielles

• Marque / Fabricant : Radiall (Référence mondiale de la connectique RF et hyperfréquence).

• Références Produit & Équivalences :

  • Radiall : R141704 / R141.704.000

  • Référence Militaire (MIL-C-39012) : UG-914/U (UG914/U)

• Type d'Interface / Format : BNC Femelle vers BNC Femelle (BNC Jack to BNC Jack) – Raccord droit.

• Impédance Nominale : 50 Ohms.

• Performances Haute Fréquence (RF) :

  • Gamme de Fréquences : 0 à 4 GHz (DC à 4 GHz).

  • Tension de Service Max. : 500 V RMS.

  • Faible ROS / VSWR : Pertes de réflexion extrêmement faibles grâce à la précision d'usinage et au diélectrique PTFE.

• Matériaux & Construction :

  • Corps / Douille : Laiton usiné haute précision avec plaquage Nickel (BNC BBN / Radiall) anticorrosion et haute résistance aux cycles d'insertion.

  • Contacts Centraux : Bronze au béryllium / laiton usiné avec plaquage Or sur les alvéoles de contact pour une résistance de jonction minimale.

  • Isolant Diélectrique : PTFE (Téflon) résistant aux températures élevées (-65 °C à +165 °C).

• Système de Verrouillage : Baïonnette standard 1/4 de tour BNC.

• État : Neuf sous conditionnement d'origine d'atelier.

Mémo Technique d'Atelier & Jonction BNC UG-914/U

• Atouts du Raccord Radiall R141704 en Atelier :

  • Prolongation Sans Dégradation : Permet d'aboutter deux cordons BNC (type RG58, RG142, RG223) pour rallonger une ligne de mesure sans affecter l'impédance caractéristique de 50 Ohms ni dégrader le blindage électromagnétique.

  • Répétabilité & Norme MIL : La fabrication Radiall conforme au standard militaire UG-914/U garantit un plaquage parfait des baïonnettes et une durabilité accrue en métrologie intensive.

• Conseils de Contrôle en Atelier :

  1. Inspection des Contacts : S'assurer que les alvéoles centrales dorées et les broches de verrouillage de baïonnette sont propres avant raccordement.

  2. Vérification Électrique au Multimètre :

     • Continuite Ame centrale : Résistance directe de contact inférieure à 0,1 Ohm entre les deux orifices centraux.

     • Isolement : Résistance infinie (supérieure à 1000 MOhms) entre le contact central et la carcasse extérieure nickelée.
