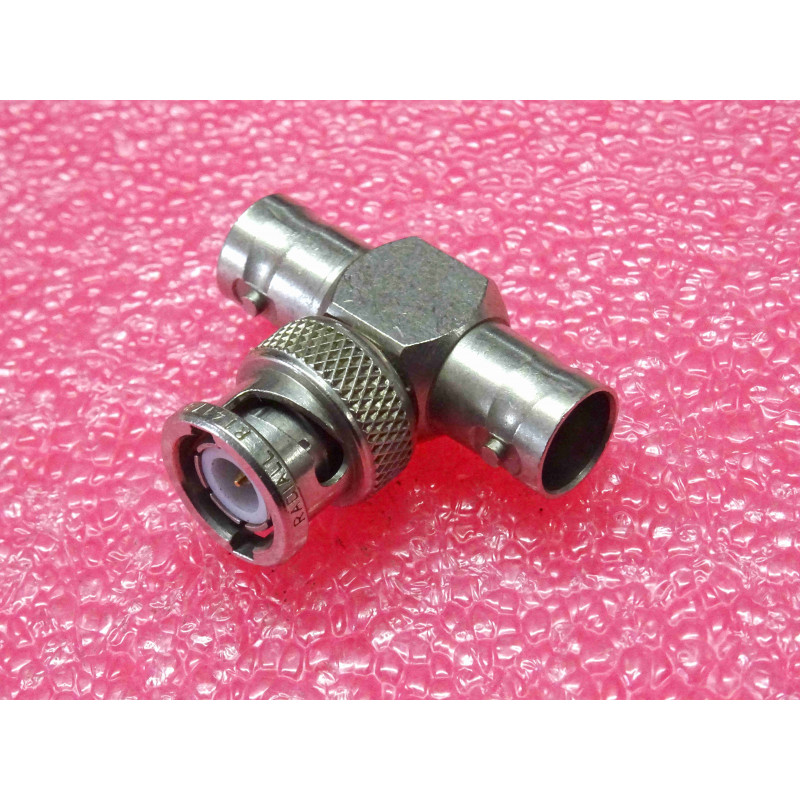

Raccord coaxial RF de précision en forme de T (dérivation 3 voies : 1 fiche Mâle / 2 embases Femelles) de marque Radiall (Référence fabricant : R141780 / R141780000), correspondant aux normes militaires et industrielles UG-274B/U (et équivalents KBN 19 / 22121-018-02).
Spécialement conçu pour la distribution, la dérivation ou le piquage de signaux haute fréquence (HF) et d'instrumentation sur baies de test, oscilloscopes, générateurs de fonctions (GBF) ou réseaux de communication 50 Ohms. Matériel neuf sous packaging d'atelier / New Old Stock.
Raccord Coaxial RF en T (BNC Tee Adapter) / Marque Radiall / Référence : R141780 (R141780000) / Standard Militaire : UG-274B/U / Équivalences : KBN 19 - 22121-018-02 / Configuration : 1 BNC Mâle Centrale & 2 BNC Femelles Latérales / Impédance Nominale : 50 Ohms / Dimensions : Longueur de l'Axe Femelles ~33,5 mm - Longueur de la Voie Mâle ~27 mm / Verrouillage Rapide à Baïonnette 1/4 de Tour / Corps Laiton Nickelé / Contacts Centraux Usinés & Traités Plaqué Or / Diélectrique PTFE (Téflon) / Neuf. Composant d'atelier d'électronique et de métrologie indispensable pour le piquage de signal et le raccordement de charges de terminaison sur banc de mesure.
Marque / Fabricant : Radiall (Référence mondiale de la connectique RF).
Références Produit & Équivalences :
Radiall : R141780 / R141780000
Référence Militaire (MIL-C-39012) : UG-274B/U (UG274 B/U)
Codes Constructeurs / Équivalences : KBN 19 / 22121-018-02
Configuration des Voies :
1x BNC Mâle (Axe perpendiculaire / voie d'entrée-sortie).
2x BNC Femelles (Axe transversal / voies opposées).
Dimensions Géométriques :
Longueur de l'axe des 2 prises Femelles : environ 33,5 mm.
Longueur de la section Mâle : environ 27 mm.
Impédance Nominale : 50 Ohms (50 $\Omega$).
Performances RF :
Bande Passante : DC jusqu'à 4 GHz.
Faible taux d'onde stationnaire (ROS / VSWR) et pertes d'insertion minimes.
Matériaux & Construction :
Corps / Boîtier : Laiton usiné haute précision avec plaquage Nickel haute résistance mécanique et anticorrosion.
Contacts Centraux : Bronze au béryllium / laiton usiné avec plaquage Or sur la zone de contact pour une résistance électrique de jonction minimale.
Isolant Diélectrique : PTFE (Téflon) résistant aux températures élevées.
État : Neuf sous conditionnement d'origine d'atelier.
Cas d'Usage Classiques du Té BNC UG-274B/U en Atelier :
Adaptation d'Impédance sur Oscilloscope : Brancher la fiche Mâle du Té sur l'entrée BNC (1 MOhm) de l'oscilloscope, relier le signal à tester sur la première prise Femelle, et visser une charge de terminaison BNC 50 Ohms sur la seconde prise Femelle pour boucler la ligne sans réflexion de signal.
Piquage / Séquençage de Signal : Dériver un signal issu d'un générateur de fonctions (GBF) simultanément vers une voie d'oscilloscope et vers un fréquencemètre ou une carte d'acquisition.
Conseils de Manipulation en Atelier :
Veiller à engager la baïonnette de la fiche Mâle à fond avant d'effectuer le 1/4 de tour de verrouillage pour assurer la continuité parfaite de la masse extérieure sur le corps nickelé du Té.
