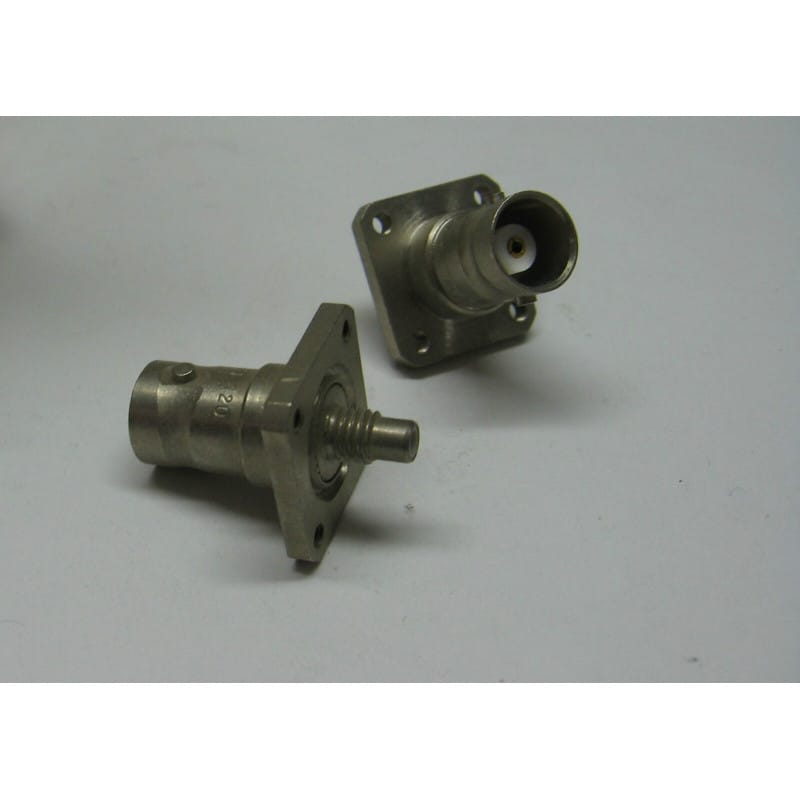

Embase coaxiale RF BNC Femelle sur platine carrée à 4 trous de fixation de marque Radiall (Référence fabricant : R191120 / R191.120.000).
Ce connecteur châssis au format BNC Femelle (BNC Jack Receptacle) est conçu pour un montage encastré sur panneau, boîtier blindé ou face avant d'équipement de mesure et de télécommunication. Sa platine carrée de fixation à 4 vis assure une excellente tenue mécanique et une continuité de masse optimale sur 360° autour du perçage de châssis. Conçu pour la métrologie d'atelier, les oscilloscopes, générateurs HF et baies de test, il garantit une impédance de 50 Ohms et couvre une bande passante allant du courant continu (DC) jusqu'à 4 GHz. Matériel neuf sous packaging d'atelier / New Old Stock.
Embase Coaxiale RF BNC Femelle sur Platine 4 Trous / Marque Radiall / Référence : R191120 (R191.120.000) / Configuration : BNC Jack Receptacle (Femelle) / Montage : Platine Carrée 4 Trous pour Fixation par Vis sur Panneau / Fût Arrière à Souder / Impédance Nominale : 50 Ohms / Bande Passante : DC à 4 GHz / Tension Max. : 500 V RMS / Verrouillage Rapide à Baïonnette 1/4 de Tour / Corps Laiton Traité Nickelé / Contacts Centraux Usinés & Traités Plaqué Or / Diélectrique PTFE (Téflon) / Neuf. Composant d'intégration, de réparation de façades d'appareils de mesure et de coffrets RF.
Marque / Fabricant : Radiall (Référence mondiale de la connectique RF).
Référence Produit : R191120 / R191.120.000.
Type d'Interface / Format : BNC Femelle (BNC Jack).
Format de Montage Châssis : Platine carrée 4 trous (4-Hole Flange Mount) :
Fixation mécanique solide par 4 vis M2.5 ou M3 (entraxe standard).
Contact de masse direct et rigide de la platine contre le châssis métallique.
Type de Connexion Arrière : Fût à souder (Solder Cup / Pin) pour raccordement direct d'un câble coaxial ou d'un fil de câblage interne.
Impédance Nominale : 50 Ohms.
Performances Haute Fréquence (RF) :
Gamme de Fréquences : 0 à 4 GHz (DC à 4 GHz).
Tension de Service Max. : 500 V RMS.
Faible ROS / VSWR : Géométrie ultra-précise et isolant PTFE garantissant un niveau de réflexion minimal.
Matériaux & Construction :
Corps & Platine : Laiton usiné haute précision avec plaquage Nickel anticorrosion et excellente résistance aux cycles d'insertion.
Contact Central Femelle : Bronze au béryllium / laiton usiné avec plaquage Or sur les alvéoles de contact pour une résistance de jonction minimale.
Isolant Diélectrique : PTFE (Téflon) résistant aux températures de brasage.
État : Neuf d'atelier sous packaging d'origine.
Atouts de la Fixation par Platine 4 Trous :
Contrairement aux embases à simple écrou central, la platine à 4 vis empêche tout pivotement de l'embase lors du verrouillage/déverrouillage répétitif de la baïonnette BNC.
Assure un blindage électromagnétique (CEM) optimal par placage direct de la surface nickelée sur le châssis.
Conseils de Pose & Soudure en Atelier :
Découpe Panneau : Réaliser le perçage central pour le passage du corps BNC et le perçage des 4 trous de platine. Ébavurer soigneusement la face de contact pour assurer un placage parfait de la platine.
Brasage du Câble / Fil Arrière : Pré-étamer l'âme du câble coaxial ainsi que le fût central arrière de l'embase. Réaliser la soudure au fer (350 °C) en évitant de chauffer excessivement pour ne pas déformer le diélectrique PTFE.
Isolation de l'Âme Central : Protéger le point de soudure arrière à l'aide d'un tronçon de gaine thermorétractable avant de fixer l'embase sur la façade avec ses 4 vis de maintien.
