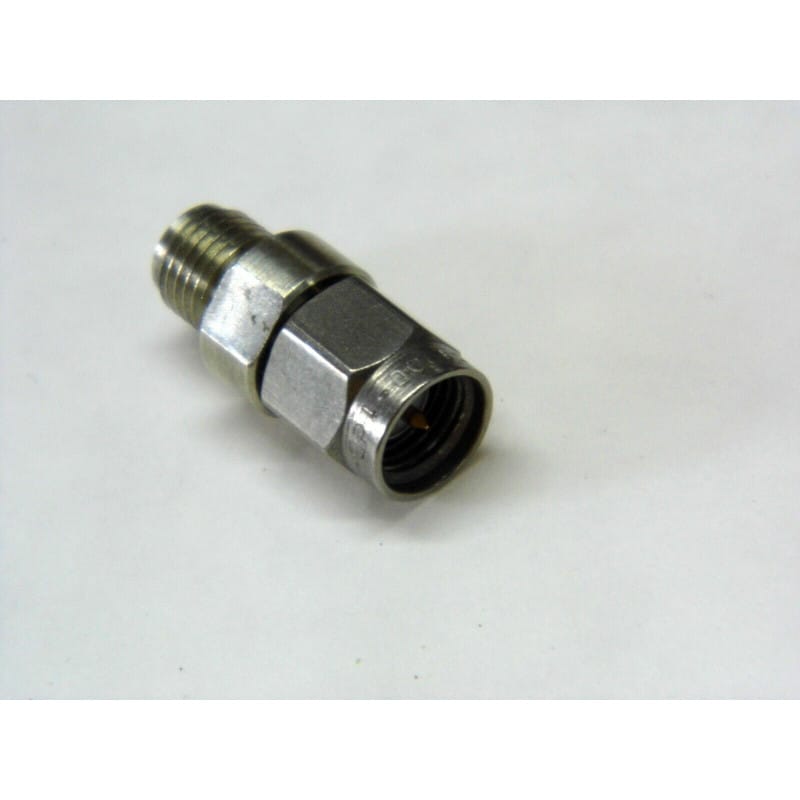

Atténuateur coaxial RF fixe de haute précision au format SMA 0,75 mm de marque Radiall (Référence : R411801000). Conçu pour les applications hyperfréquences, les bancs de test et la métrologie RF sous impédance caractéristique de 50 Ohms, cet atténuateur offre une valeur nominale d'atténuation de 1 dB sur une très large bande passante allant de 0 à 18 GHz. Il est dimensionné pour dissiper une puissance moyenne maximale de 2 W (avec une capacité de puissance crête élevée). Sa structure bidirectionnelle comporte une fiche SMA Mâle d'un côté et une embase SMA Femelle de l'autre. Fabriqué en acier inoxydable passant par un traitement thermique rigoureux avec des contacts plaqués or, il garantit une stabilité thermique remarquable et un taux d'onde stationnaire (ROS / VSWR) très faible. Matériel neuf sous emballage protecteur d'origine.
Atténuateur Coaxial Fixe RF / Marque Radiall / Référence R411801000 / Valeur 1 dB / Bande Passante DC à 18 GHz / Impédance Nominale 50 Ohms / Puissance Continue Max 2 Watts / Connectique SMA Mâle vers SMA Femelle (SMA 0,75 mm) / Corps Acier Inoxydable & Contacts Plaqué Or / Low VSWR / Neuf. Composant hyperfréquence de haute précision d'atelier, de métrologie et d'intégration RF indispensable pour le calibrage de bancs de mesure, la protection d'entrées d'analyseurs de spectre et la régulation de niveaux de puissance HF.
Quantité : 1 atténuateur individuel.
Marque / Fabricant : Radiall (Référence mondiale dans la fabrication de composants coaxiaux hyperfréquences).
Référence Produit : R411801000 (R411 801 000).
Type de Composant : Atténuateur coaxial fixe bidirectionnel (Coaxial Fixed Attenuator).
Atténuation Nominale : 1 dB (Précision extrême de la valeur d'atténuation).
Impédance Nominale : 50 Ohms.
Gamme de Fréquence : 0 à 18 GHz (Lumière / Continuous DC to 18 GHz).
Puissance Admissible :
Puissance Moyenne (CW) : 2 Watts à +25 °C (Décroissance thermique linéaire au-delà).
Puissance Crête (Peak Power) : Jusqu'à 100 Watts (pour des largeurs d'impulsion courtes).
Interfaces Connectiques :
Côté 1 : SMA Mâle (Plug avec écrou à visser).
Côté 2 : SMA Femelle (Jack).
Faible ROS / VSWR : Remarquable adaptation d'impédance sur toute la bande hyperfréquence (typiquement inférieur à 1,35:1 à 18 GHz).
Matériaux & Construction :
Corps / Boîtier : Acier inoxydable (Passivated Stainless Steel) assurant une grande résistance mécanique aux cycles de vissage au couple.
Contacts Centraux : Cuivre au béryllium avec plaquage Or (Gold Plated Contact) pour une répétabilité parfaite des mesures.
Diélectrique / Élément Résistif : Substrat mince/résistif haute stabilité sur isolant PTFE.
État : Neuf sous conditionnement individuel d'origine.
Pourquoi Utiliser un Atténuateur Fixe de 1 dB ?
Amélioration de l'Adaptation (Matching / Reduction du VSWR) : Placé directement à l'entrée d'un équipement de mesure ou d'un émetteur, un atténuateur de 1 dB améliore le taux d'onde stationnaire de l'ensemble de la ligne en absorbant une partie des ondes réfléchies (2 dB d'amélioration de Return Loss aller-retour).
Ajustement Fin de Niveau de Signal : Permet un calibrage précis de la dynamique des signaux sur un banc hyperfréquence sans déformer la phase ni la réponse en fréquence jusqu'à 18 GHz.
Conseils de Manipulation en Atelier :
Serrage au Couple : Pour garantir la précision d'atténuation et ne pas endommager les faces d'appui du connecteur SMA en acier inoxydable, il est recommandé d'utiliser une clé dynamométrique calibrée à 0,9 N·m (8 in-lbs).
Gestion Thermique : Bien que l'atténuateur dissipe 2 W en continu, veiller à laisser une libre circulation d'air autour du corps en cas d'utilisation prolongée à puissance maximale pour éviter toute dérive en température.
