Le HM1-6514-2 (couramment marqué HM1-6514-2 ou HM1-6514) est un circuit intégré de mémoire vive statique historique de haute technologie, conçu et fabriqué aux États-Unis par Harris Semiconductor (pionnier du silicium durci et des technologies CMOS de haute fiabilité). Ce composant rétro adopte le format d'un boîtier traversant de type Cerdip-18 (boîtier double en ligne à 18 broches en céramique hermétique scellée à chaud par un joint de verre d'usine, corps étroit de 300 mils).
Le préfixe HM1 spécifie de manière stricte le boîtier céramique de qualité industrielle/militaire de chez Harris, tandis que l'indice -2 valide un tri de vitesse d'accès ultra-rapide de 120 nanosecondes maximum, ce qui représentait le haut de gamme de cette série à l'époque.

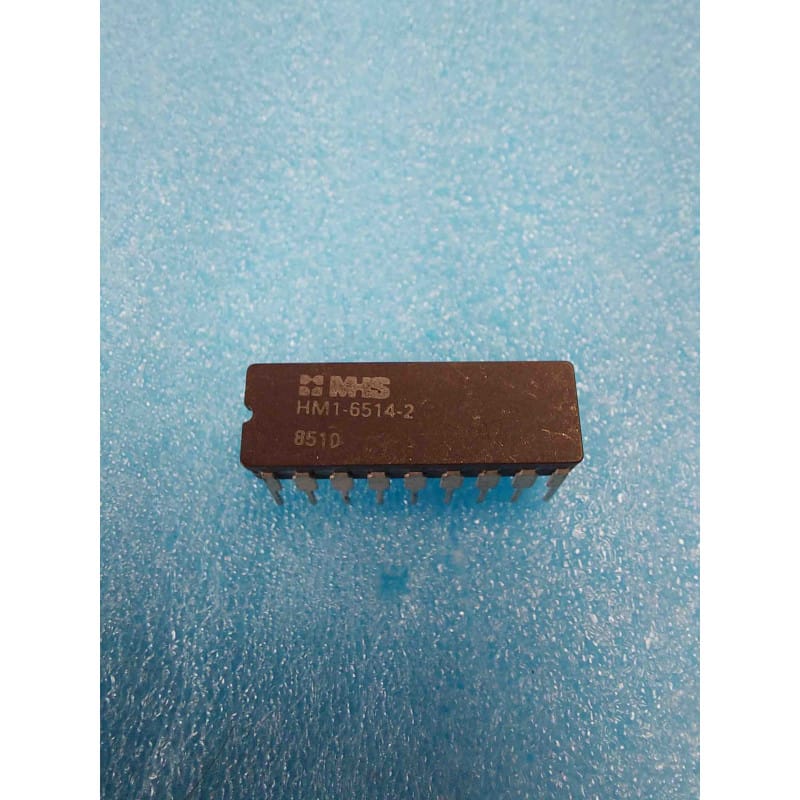

Il s'agit d'une mémoire vive statique (SRAM) d'une capacité de 4 Kbits, organisée en 1024 mots de 4 bits (4K High-Speed CMOS Static RAM, boîtier céramique HM1-6514-2 de chez Harris). Basée sur la technologie CMOS avancée à faible consommation développée par Harris, cette puce historique est l'équivalent strict et direct de la célèbre référence standard 2114 (qui était quant à elle fabriquée en technologie NMOS classique, beaucoup plus gourmande en énergie et dégageant une chaleur importante). Le HM1-6514-2 offre une consommation au repos quasi nulle (courant de veille de l'ordre du microampère), ce qui le rendait indispensable pour les systèmes portables ou nécessitant une sauvegarde par batterie. On retrouve principalement cette puce de mémoire en céramique au cœur des ordinateurs de collection des années 70/80, des consoles d'arcade, des automates de l'industrie aéronautique et des instruments de mesure militaires d'époque. Géré en qualité New Old Stock (NOS), ce boîtier en céramique authentique de chez Harris est une pièce critique haut de gamme pour restaurer ou réparer vos électroniques de collection.
Le diagnostic de la panne "Mémoire défaillante, écran figé ou corruption de données" : C'est le problème typique des mémoires de cette génération. Si la machine affiche un écran de démarrage erratique (pixels aléatoires, caractères incorrects en mode texte) ou plante de manière aléatoire après quelques cycles de calcul, la puce SRAM est suspecte. Méthode d'atelier : Circuit hors tension, utilisez votre multimètre en mode ohmmètre/continuité pour vérifier que la ligne Chip Select (CS - broche 8) et la ligne Write Enable (WE - broche 10) reçoivent bien les impulsions logiques du processeur. Si les signaux de commande sont propres mais que les données sur les lignes d'entrées/sorties (I/O1 à I/O4, broches 11 à 14) restent figées à une tension intermédiaire (autour de 2V), une ou plusieurs cellules de la matrice de stockage interne de 4 Kbits ont subi un claquage. Remplacez la puce par ton exemplaire Harris NOS.
Le remplacement avantageux du format standard 2114 (Le gain thermique d'atelier) : Le HM1-6514-2 partage exactement la même organisation de données et le même protocole d'accès qu'une mémoire 2114 NMOS classique, mais attention : vérifiez le brochage de votre carte avant toute substitution directe. Bien qu'elles remplissent la même fonction (1K x 4), certaines variantes de puces de la série 6514 possèdent de légères inversions de broches sur les lignes d'adresses ou de contrôle par rapport au standard 2114 d'Intel. Si l'adaptation est validée sur votre schéma, l'utilisation de cette pièce CMOS Harris NOS réduira drastiquement la température de fonctionnement à l'intérieur de l'appareil par rapport aux anciennes puces NMOS qui chauffaient énormément.
Précautions de manipulation face à la fragilité de la céramique : Le boîtier Cerdip en céramique est extrêmement robuste face aux agressions chimiques et du temps, mais il est sensible aux chocs mécaniques et à la torsion des broches. Si vous devez redresser légèrement les pattes du circuit pour l'aligner avec l'empreinte de la carte mère, utilisez une pince plate de précision et agissez au milieu de la patte. N'exercez aucune force de levier contre le corps en céramique sous peine de micro-fissurer le joint de scellement en verre, ce qui ferait perdre l'étanchéité à l'air de la puce.
L'utilisation obligatoire d'un support de précision DIP18 : Pour protéger le silicium précieux de cette pièce NOS de collection, ne brasez jamais directement le boîtier céramique sur la carte d'origine. Installez systématiquement un support tulipe DIP18 de très haute qualité à contacts dorés. Brasez ce support sur la platine d'origine à l'aide d'une panne réglée à 310 degrés Celsius maximum, utilisez un fil d'étain de qualité et procédez rapidement. Un nettoyage chirurgical final à l'alcool isopropylique avec une petite brosse éliminera les résidus de flux conducteurs pour garantir une transmission pure des signaux d'adresses rapides. Une fois la carte refroidie, insérez délicatement votre module Harris NOS à froid.
