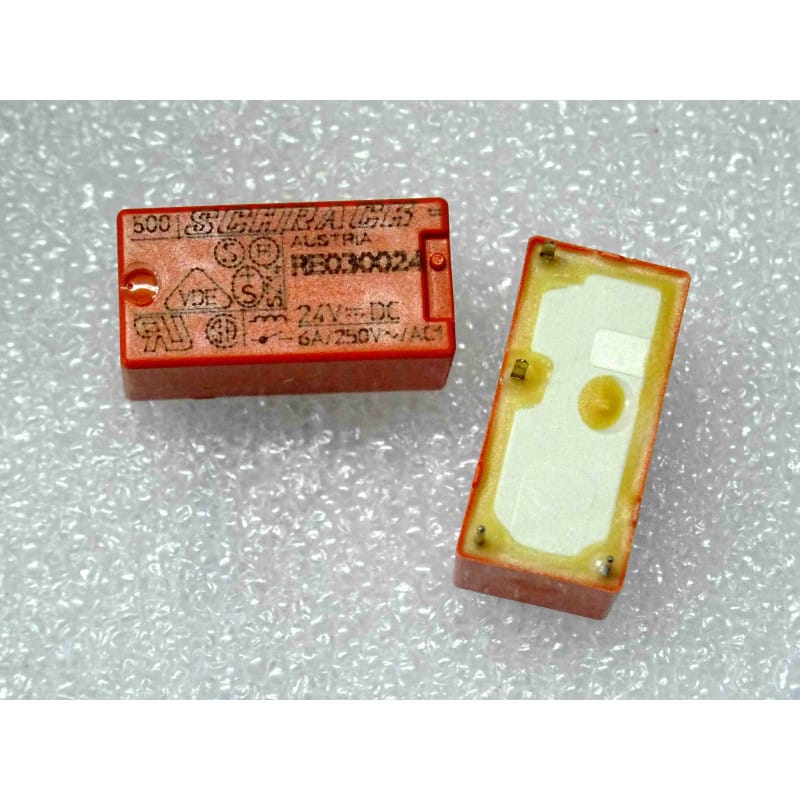

Le relais électromagnétique miniature de puissance de la marque Schrack (TE Connectivity) de référence RE030024 avec bobine en 24Vdc est un composant électromécanique de haute fiabilité de la série RE, conçu pour l'implantation sur circuit imprimé dans les équipements électroniques et les automatismes compacts.
Type de Composant : Relais électromagnétique miniature de puissance pour circuit imprimé (Power PCB Relay - Série RE).
Fabricant / Référence : Schrack (TE Connectivity) / RE030024.
Tension de Bobine : 24 Vdc (Courant continu, standard pour les automates et les logiques de commande 24V).
Calibre Électrique (Contacts) : 6 A (Capacité de coupure robuste adaptée pour commuter des charges résistives et inductives modérées).
Configuration des Contacts : Monopolaire à fermeture / 1 contact normalement ouvert / 1 Form A / SPST-NO (Single Pole Single Throw - Normally Open).
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Qualité Schrack / TE : Gamme industrielle reconnue pour sa compacité extrême, son excellente isolation diélectrique entre bobine et contacts et sa longévité dans les systèmes électroniques professionnels.
Repérage et Connexion : Identifiez rigoureusement la disposition des broches (les deux bornes de l'enroulement de bobine 24Vdc et les deux bornes du contact de sortie normalement ouvert) à l'aide de la sérigraphie du boîtier ou de la documentation technique Schrack/TE avant toute implantation.
Environnement : Cartes de puissance, automatismes, appareils électroniques professionnels et équipements fonctionnant en logique 24V.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de fermeture malgré l'application du 24Vdc sur la bobine, résistance de contact anormale ou collage du contact suite à une surcharge.
Mesures : Mesurer la résistance ohmique de la bobine à l'ohmmètre et valider l'établissement de la continuité sur les voies de contact lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Brasage : Utilisez un fer à souder à température contrôlée pour préserver l'intégrité du boîtier et éviter toute contrainte thermique excessive sur les broches lors des opérations de maintenance sur circuit imprimé.
