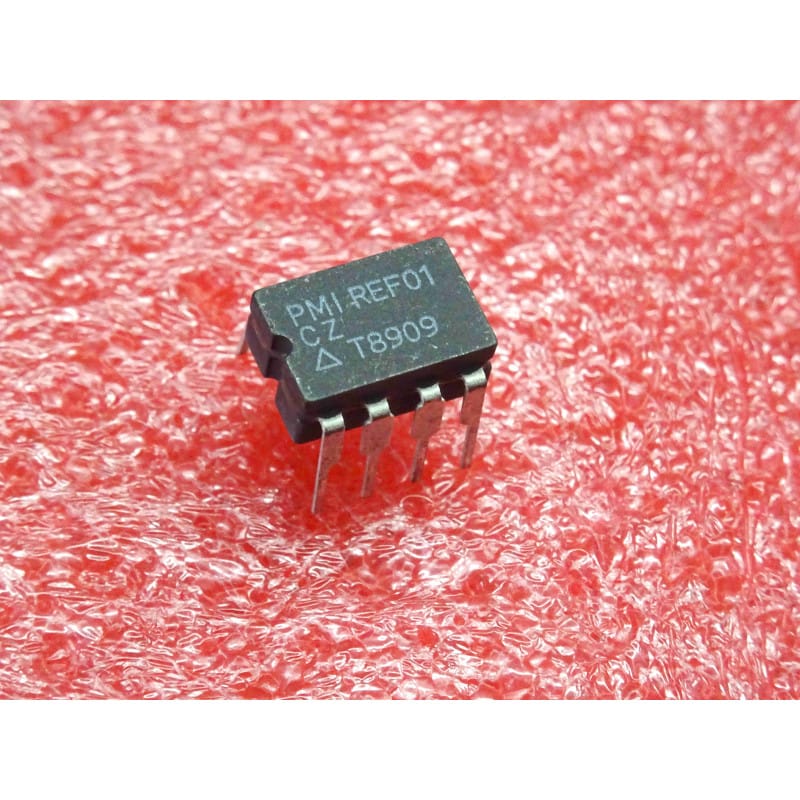

Le REF01CZ (conçu à l'origine par le spécialiste des composants analogiques de précision PMI - Precision Monolithics Inc., marque intégrée par la suite au catalogue d'Analog Devices) est un circuit intégré monolithique d'époque fonctionnant comme une référence de tension de précision de +10 V (Precision Voltage Reference). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier en céramique hermétique double en ligne à 8 broches (Ceramic DIP8 / CDIP8, pas standard de 300 mil).
Dans la nomenclature de référence :
Le radical "REF01" désigne la famille fournissant une sortie fixe ultra-stable de +10 V.
La lettre "C" indique la plage de température de fonctionnement commerciale (0°C à +70°C).
Le suffixe "Z" spécifie le boîtier céramique hermétique (CDIP8).
Le REF01CZ est un composant haut de gamme légendaire dans le monde de l'instrumentation. Grâce à sa conception sur silicium à compensation thermique interne et à son boîtier étanche en céramique, il offre une stabilité à long terme exceptionnelle et un coefficient de dérive thermique dérisoire. Il est indispensable pour calibrer ou réparer des convertisseurs analogique-numérique (CAN/ADC) et numérique-analogique (CNA/DAC) de haute résolution (12 à 16 bits), des voltmètres de laboratoire de précision d'époque ou des cartes d'acquisition industrielles exigeant une exactitude absolue.
Sortie Ultra-Stable à +10 V : Tension nominale ajustable de haute précision avec un bruit de sortie extrêmement faible.
Excellente Régulation : Très faible sensibilité aux variations de la tension d'alimentation (Line Regulation) et de la charge (Load Regulation).
Boîtier Céramique Hermétique CDIP8 (Z) : Évite les dérives physiques et les contraintes mécaniques liées à l'humidité du plastique, garantissant une stabilité de calibration inégalée sur plusieurs décennies.
Broche de Réglage fin (TEMP) : Offre un accès direct au capteur de température interne pour mesurer la dérive de la puce ou pour ajuster finement la tension de sortie à l'aide d'un potentiomètre externe.
Brochage Standard (DIP8, vu du dessus) :
Broche 1 : Non connectée (NC)
Broche 2 : Tension d'entrée (VIN, généralement de +12 V à +30 V pour garantir la régulation de +10 V)
Broche 3 : Sortie Capteur de Température (TEMP, fournit une tension proportionnelle à la température de la puce)
Broche 4 : Masse d'alimentation et de référence (GND)
Broche 5 : Réglage fin de l'ajustement (TRIM, permet de connecter le curseur d'un potentiomètre externe de 10 kohms branché entre la broche 6 et la masse pour recalibrer la tension de sortie à exactement 10,0000 V)
Broche 6 : Tension de sortie régulée (VOUT, +10 V)
Broches 7 & 8 : Non connectées (NC)
Diagnostic Express à l'Établi (Panne de dérive ou de précision) :
Mesure de tension instable ou erronée : Si la sortie (broche 6) ne délivre pas un +10 V stable alors que l'entrée (broche 2) reçoit une tension supérieure à 12 V, vérifiez la stabilité de la tension d'alimentation d'entrée. Bien que le REF01CZ rejette fortement le bruit d'alimentation, une oscillation ou une tension d'entrée trop proche de 10 V (Drop-out) empêchera une régulation correcte.
Bruit haute fréquence : Pour conserver la précision intrinsèque du composant, assurez-vous d'ajouter un condensateur céramique multicouche (MLCC) de 100 nF au plus près de la broche d'entrée (2) et de la masse (4). Un condensateur tantale de faible ESR de 1 µF à 10 µF en sortie (broche 6) peut également stabiliser le signal en présence de charges hautement capacitives.
Soudage & Conseils de Restauration :
Les boîtiers en céramique conduisent la chaleur plus rapidement que les boîtiers plastiques standards. Pour préserver les caractéristiques de calibration d'usine de cette référence de haute précision et éviter d'abîmer le circuit imprimé d'époque, utilisez impérativement un support de précision de type tulipe à 8 broches (DIP8, 300 mil) de qualité industrielle.
Si vous devez effectuer une soudure directe sur votre instrument de mesure, limitez la température du fer à 280°C maximum pendant 2 secondes par broche. Nettoyez méticuleusement tout résidu de flux à l'alcool isopropylique pur. Les résidus de flux de soudure peuvent créer de légères résistances de fuite microscopiques entre la broche de sortie (6), la broche d'ajustement (5) et la masse (4), ce qui fausserait la précision de la référence de tension de plusieurs millivolts.
