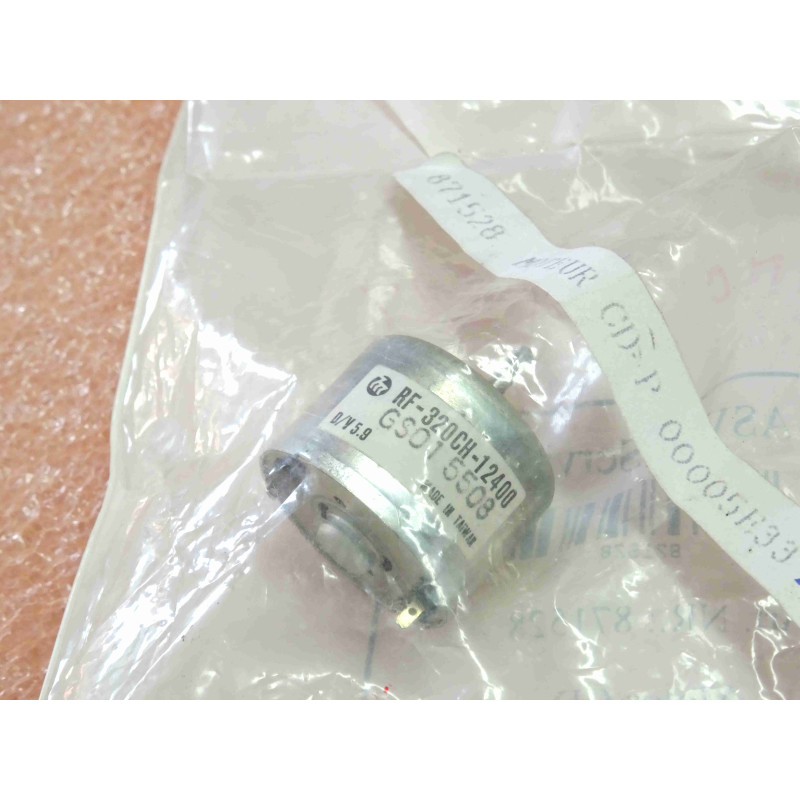

Ce micro-moteur à courant continu (Mabuchi RF-320CH Series Spindle / Sled DC Motor), fabriqué par la référence mondiale des petits moteurs électriques Mabuchi Motor, est le modèle standard de haute précision utilisé pour l'entraînement des tiroirs, la translation des blocs optiques (sled) ou la rotation des plateaux (spindle) dans les lecteurs CD, DVD, autoradios, chaînes hi-fi et consoles de jeux de salon.
Alimenté sous une tension nominale de 5,9 V DC (plage d'utilisation pratique de 1,5 V à 6 V DC), ce micromoteur compact à boîtier cylindrique plat (diamètre 24,5 mm pour seulement 18 mm de hauteur) est équipé d'un arbre en acier rectifié de 2 mm et d'un épaulement de centrage standard (diamètre 6 mm x hauteur 0,5 mm) facilitant son montage direct sur les platines mécaniques de lecture optique.
Standard Universel Audio & Multimédia : Équipement de première monte sur une immense variété de mécaniques optiques japonaises et européennes (Sony, Philips, Panasonic, Pioneer, Technics, Kenwood, Denon).
Fonctionnement Silencieux & Faible Vibration : Équilibrage dynamique du rotor assurant une rotation stable sans générer de bruits parasites ni de vibrations perturbant le faisceau laser.
Faible Consommation & Émission RF Réduite : Balais en métal précieux et collecteur optimisé pour minimiser l'étincelage et les interférences électromagnétiques (EMI).
Format Ultra-Compact : Encombrement réduit de 24,5 x 18 mm permettant une intégration facile dans les tiroirs d'autoradios ou les platines portables.
Applications Recommandées :
Restauration de Platines CD / DVD Hi-Fi : Remplacement d'un moteur fatigué présentant un manque de couple au chargement du tiroir ou des erreurs de lecture de piste dues à une vitesse instable.
Consoles de Jeux Rétro : Réparation des mécanismes de lentille sur blocs optiques PlayStation, Sega Saturn, Dreamcast ou Xbox.
Microrobotique & Projets DIY : Petits entraînements basse tension 3 V - 6 V nécessitant un moteur compact, régulier et peu gourmand en énergie.
Conseils d'Atelier pour le Remplacement :
Dépannage du Symptôme « No Disc » ou Tiroir Bloqué : Sur les mécaniques CD anciennes, les collecteurs internes s'encrassent et augmentent la résistance interne (point mort au démarrage). Le remplacement à neuf par un RF-320CH résout immédiatement ces pannes intermittentes.
Soudure des Cosses Arrière : Utiliser un fer à souder thermostaté (environ 300 °C à 350 °C) et souder rapidement (moins de 2 à 3 secondes par borne) pour éviter de déformer le flasque arrière en plastique maintenant les porte-balais.
Sens de Rotation : Inverser simplement les deux fils d'alimentation sur les bornes pour inverser le sens de rotation (sens horaire CW / antihoraire CCW).
Équivalences Directes & Références Croisées :
RF-320CH-12400, RF-320T-12400, RF-300CA-11440, Mitsumi M24N, Nichibo RF-320.
Composants Audio & Micro-Moteurs DC / Fabricant : Mabuchi Motor / Modèle : RF-320CH-12400 / Tension : 5,9 V DC / Dimensions : Ø 24,5 x 18 mm / Axe : Ø 2 mm x 7,5 mm / État : Neuf.
