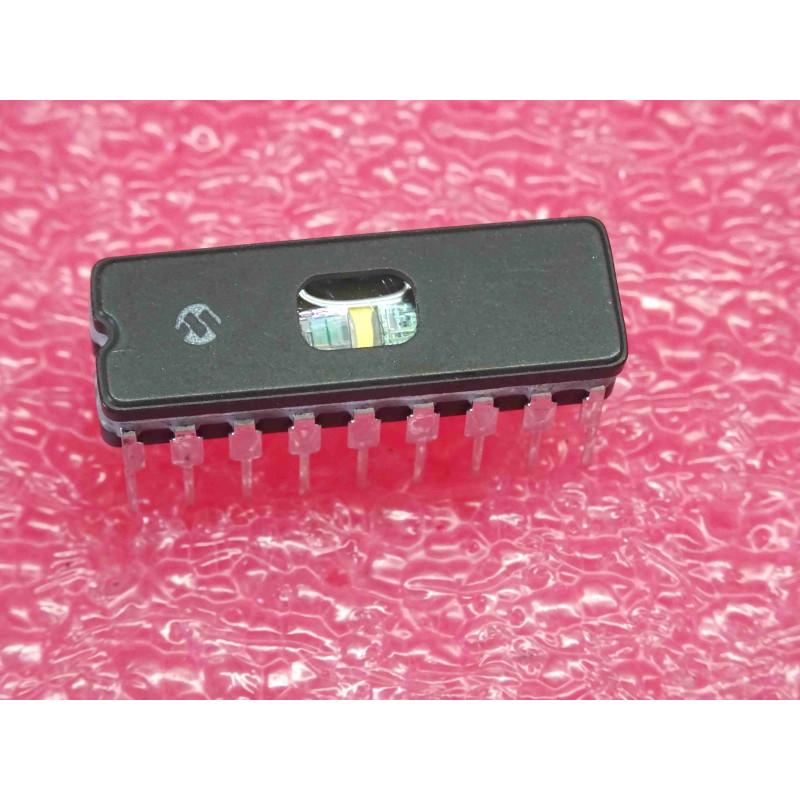

Le rfPIC12C509AG/JW (ou rfPIC12C509AG /JW) est un composant analogique/numérique d'époque hautement spécialisé, développé par Microchip Technology. Logé dans un boîtier Windowed CerDIP18 (céramique avec une fenêtre en quartz transparent), ce composant combine un cœur de microcontrôleur PIC12C509 (architecture RISC 8-bits) et un émetteur radiofréquence UHF intégré fonctionnant par modulation d'amplitude par tout ou rien (ASK / OOK).
La mention critique /JW désigne la version haut de gamme en boîtier céramique effaçable par rayons ultra-violets (UVC), ce qui permet de reprogrammer la mémoire EPROM d'origine pendant les phases de développement. Le suffixe AG définit la plage de fréquences de l'émetteur UHF (généralement calé sur la bande 310-435 MHz selon le résonateur externe). C'est une pièce New Old Stock (NOS) rare et recherchée pour la maintenance ou la programmation d'anciennes télécommandes de portes de garage, de systèmes d'alarme sans fil vintage, de clés de voiture (RKE) et de télémesures industrielles des années 2000.
Note technique :
Effacement par Fenêtre Quartz : Contrairement aux versions plastiques OTP (One-Time Programmable) qui ne peuvent être gravées qu'une seule fois, la version /JW peut être réutilisée. Pour effacer son code d'origine, exposez la fenêtre transparente du boîtier sous une lampe à décharge UVC (longueur d'onde stricte de 253,7 nm) à une distance de 2,5 cm pendant environ 20 à 30 minutes.
Séparation Interne Logique / RF : Bien que réuni dans un même boîtier DIP18, le composant isole les deux fonctions : le cœur PIC dispose de ses propres lignes d'entrées/sorties (GPIO) sur un côté, tandis que l'étage de l'émetteur RF (alimenté séparément) attend que le microcontrôleur lui injecte ses données en série sur une broche de modulation dédiée (généralement connectée en externe via une piste du circuit imprimé).
Conseils Pro :
Le piège de la lumière ambiante après programmation : Une fois que vous avez gravé votre code d'époque dans cette puce NOS, vous devez impérativement masquer la fenêtre en quartz avec une étiquette opaque ou un morceau d'adhésif noir épais. Si vous laissez la fenêtre à l'air libre, la lumière du jour (ou les tubes néons de l'atelier) finira par effacer lentement et aléatoirement des bits de la mémoire EPROM au bout de quelques mois, provoquant des plantages inexplicables du code ou la perte définitive de la télécommande.
Sensibilité critique au plan de masse de l'antenne : L'étage UHF interne à 433 MHz exige une implantation de circuit imprimé irréprochable. Lors du remplacement de ce circuit, vérifiez l'état du résonateur SAW externe et l'antenne (piste en boucle ou fil). Si le condensateur de couplage RF ou la self de choc d'époque a dérivé, l'émetteur continuera de consommer de l'énergie mais la puissance rayonnée sera quasi nulle, réduisant la portée de la télécommande à seulement quelques centimètres.
