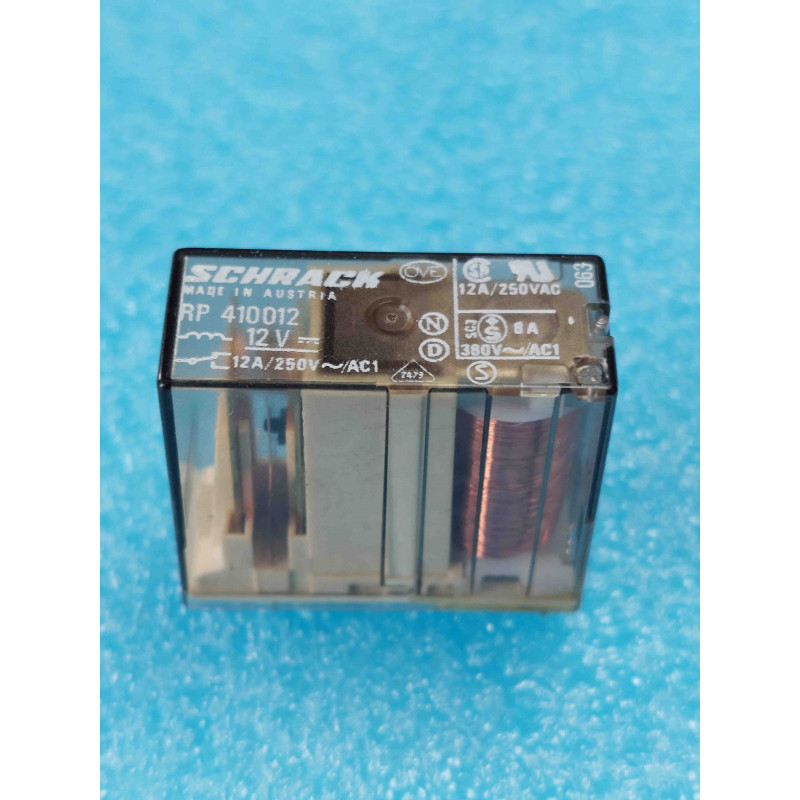

Le relais électromagnétique de puissance de la marque Tyco Electronics / Schrack de référence RP410012 (série RP) avec bobine en 12Vdc est un composant électromécanique professionnel de haute fiabilité, conçu pour la commutation de charges de puissance modérée à élevée sur circuit imprimé ou sur support dédié.
Type de Composant : Relais électromagnétique de puissance pour circuit imprimé / support (Power PCB / Socket Relay).
Fabricant / Référence : Tyco Electronics (Schrack) / RP410012 (Série RP).
Tension de Bobine : 12 Vdc (Courant continu).
Calibre Électrique (Contacts) : 12 A sous 250 Vac (Capacité de coupure robuste adaptée aux charges résistives, inductives et aux applications de commutation industrielle).
Configuration des Contacts : Monopolaire inverseur / 1 RT / 1 Form C / SPDT (Single Pole Double Throw).
Nombre de Broches : 5 broches (agencement standard pour la bobine et les trois bornes de commutation : Commun, Repos NC, Travail NO).
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Série RP Schrack : Gamme reconnue pour sa compacité, son profil bas et son excellente isolation diélectrique entre la bobine et les circuits de sortie, idéale pour les cartes de commande denses.
Intensité 12A : Permet de piloter directement des actionneurs, des alimentations ou des éléments chauffants sans surcharger le circuit de commande.
Repérage et Connexion : Identifiez rigoureusement la disposition des 5 broches (les deux bornes de la bobine 12Vdc et les trois bornes de puissance : Commun, Repos NC, Travail NO) à l'aide de la sérigraphie du boîtier avant l'implantation ou le raccordement.
Environnement : Cartes de puissance, automatismes, tableaux de commande, appareils électroménagers et équipements électroniques professionnels fonctionnant en logique 12V.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation malgré l'application du 12Vdc sur la bobine, résistance de contact anormale ou collage des contacts de puissance suite à une surcharge (12A) ou un arc électrique répété.
Mesures : Mesurer la résistance ohmique de la bobine à l'ohmmètre et valider l'établissement de la continuité sur les voies de contact (repos et travail) lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Brasage et Pistes : Si le relais est monté directement sur circuit imprimé, veillez à ce que les pistes accueillant le circuit de puissance (12A) soient suffisamment larges et étamées pour supporter le courant nominal sans échauffement excessif. Utilisez un fer à souder à température contrôlée.
