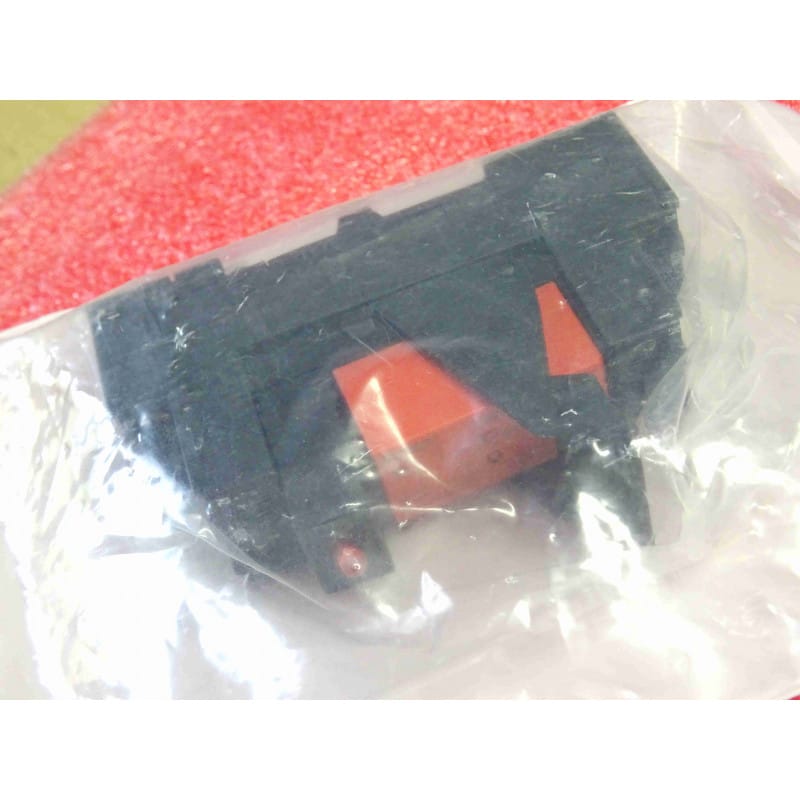

Le relais de puissance pour circuit imprimé ou sur embase de la marque Tyco Electronics / Schrack de référence RT4P4R24 (modèle de relais RT424524) avec bobine en 24Vac (courant alternatif) et son coupleur / support de relais associé (RT424) est un composant électromécanique professionnel de haute qualité, conçu pour la commutation fiable de charges dans les automatismes, les tableaux électriques et les cartes de commande.
Type de Composant : Relais de puissance embrochable avec support / coupleur (Power PCB Relay & Relay Socket).
Fabricant / Référence : Tyco Electronics / Schrack / RT4P4R24 (Relais : RT424524, Coupleur/Embase : RT424).
Tension de Bobine : 24 Vac (Courant alternatif 50/60 Hz, standard pour les circuits de commande de automatismes et d'éclairage).
Calibre Électrique (Contacts) : 8 A (Capacité de coupure robuste pour charges résistives et inductives modérées).
Configuration des Contacts : Bipolaire inverseur / 2 CO / DPCO (Double Pole Change Over / 2 RT).
Brochage (Pinning) : Entraxe standard de 5 mm.
Conditionnement : Ensemble relais et coupleur en bon état (stocks d'atelier).
Signification de la conception :
Qualité Schrack / Tyco : Série RT reconnue pour sa fiabilité industrielle, sa compacité et son isolation renforcée entre la bobine et les contacts. L'association avec le coupleur permet un montage sur rail DIN ou un câblage facilité sans soudure directe sur circuit.
Repérage et Connexion : Identifiez rigoureusement les bornes d'alimentation de la bobine 24Vac et les deux voies de contact inverseur sur le coupleur RT424 avant tout raccordement électrique.
Environnement : Armoires de commande industrielles, automatismes du bâtiment, tableaux électriques et circuits de régulation fonctionnant en logique 24V alternatif.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de basculement à l'application du 24Vac, bourdonnement anormal de la bobine (spécifique aux tensions alternatives en cas de sous-tension ou de défaut de noyau), ou résistance de contact anormale.
Mesures : Mesurer la continuité et l'isolement des contacts sur le relais embroché, et vérifier la bonne transmission de la tension alternative aux bornes de la bobine.
Recommandations de Montage & Restauration :
Câblage sur Embase : Assurez-vous du bon verrouillage du relais sur son coupleur RT424 et serrez correctement les vis de l'embase pour garantir une excellente tenue mécanique et éviter tout faux contact sous vibration.
