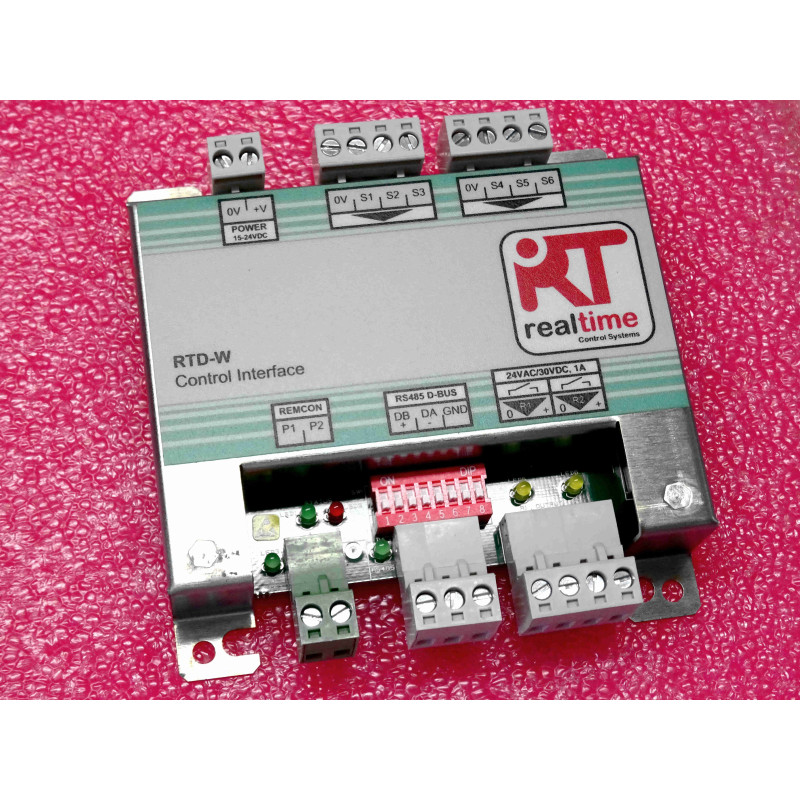

Cette interface électronique de communication et de supervision RealTime Control Systems RTD-W (Version de firmware embarqué : 1.09), conçue par le spécialiste des passerelles d'intégration pour le génie climatique RealTime Control Systems, est une interface de pilotage dédiée à l'intégration des systèmes de climatisation et pompes à chaleur (notamment les gammes Daikin VRV / SkyAir et Altherma) dans des systèmes de Gestion Technique du Bâtiment (GTB / GTC), automates programmables (API) ou superviseurs sur réseau série.
La passerelle RTD-W assure la traduction de protocoles entre le bus propriétaire des télécommandes CVC (protocole Daikin P1/P2 ou contrôleurs de type BRC21) et un réseau d'automatisme standardisé RS485 / D-BUS (Modbus RTU / protocole propriétaire RS485 selon configuration). Elle permet la lecture d'états (températures ambiantes, codes défauts, marche/arrêt) et l'écriture de consignes (mode chaud/froid, consigne de température, vitesse de ventilation, verrouillage local). Livrée avec ses instructions d'installation et de paramétrage (documentation technique).
Passerelle Universelle Réseau Vers CVC : Évite l'utilisation de télécommandes murales propriétaires complexes en permettant le contrôle direct des climatiseurs par un automate centralisé ou une GTB.
Supervision Complète des Paramètres : Remontée précise des codes d'erreurs constructeur, mesure de la température de reprise d'air et verrouillage des fonctions utilisateurs.
Firmware Éprouvé v1.09 : Gestion stable de la communication sans conflits de trames sur le bus de données.
Applications Recommandées :
GTB / GTC Tertiaire & Hôtellerie : Asservissement de la climatisation aux contacts de fenêtres, aux lecteurs de badges de chambres ou aux planifications horaires centrales.
Intégration Domotique Avancée : Pilotage d'unités de climatisation gainables Daikin par des contrôleurs tiers (Crestron, Control4, Wago, Schneider, Loxone).
Consignes de Câblage & Configuration :
Liaison CVC (P1/P2 / BRC) : Utiliser du câble 2 conducteurs non polarisé d'une section minimale de 0,75 mm² pour relier les bornes P1/P2 de l'unité intérieure à l'interface.
Liaison Bus RS485 (D-BUS) : Utiliser une paire torsadée blindée (type Belden 9841 ou LiYCY), raccorder le blindage à la masse d'un seul côté, et vérifier la résistance de terminaison de 120 Ω aux extrémités de la ligne bus.
Adressage & Réglages : Définir l'adresse de l'unité sur le réseau via les commutateurs DIP internes en suivant le tableau d'adressage de la notice d'installation fournie.
Gestion Technique du Bâtiment (GTB), Interfaces CVC & Réseaux RS485 / Fabricant : REALTIME CONTROL SYSTEMS / Modèle : RTD-W (Firmware 1.09) / Bus : RS485 D-BUS vers liaison P1P2/BRC21 / Inclus : Manuel d'installation / État : Très bon état.
