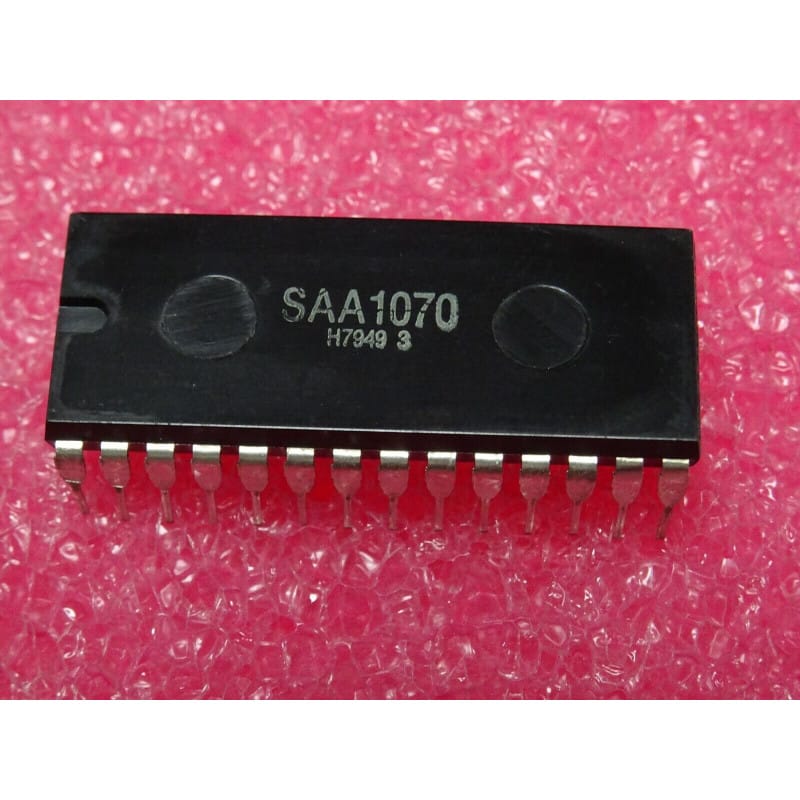

L' SAA1070 (souvent écrit ci SAA 1070, ic SAA 1070) est un circuit intégré MOS spécialisé de l'ère analogique/numérique, historiquement produit par des fabricants européens majeurs (tels que Philips / Signetics ou ITT Semiconductors, inscrits dans la même lignée de composants logiques et de contrôle que les séries SAA).
Ce composant est conçu pour assurer les fonctions de comptage de fréquence et de pilotage/interface d'affichage (Frequency Counter, Display / Interface Circuit). Il est particulièrement utilisé dans les instruments de mesure, les tuners hi-fi haut de gamme ou les équipements de laboratoire de l'époque pour compter les impulsions d'un signal, décoder les données et piloter directement des afficheurs numériques (tels que des tubes fluorescents, des afficheurs à LED ou des indicateurs à décharge).
Fonction principale : Compteur de fréquence et circuit d'interface pour affichage numérique (Frequency Counter & Display Driver).
Signification de la référence :
SAA1070 : Référence de la famille des circuits intégrés MOS grand public et professionnels dédiés au traitement numérique et à l'affichage.
Performances clés :
Intégration logique : Combine un compteur/diviseur d'impulsions et les circuits de décodage nécessaires pour alimenter les éléments de visualisation de façade.
Interface d'instrumentation : Permet de transformer un signal de fréquence en une information visuelle claire et stable.
Repérage et Environnement :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Environnement : Ce circuit est implanté sur la carte d'affichage ou sur le module de contrôle/fréquencemètre de l'appareil, entouré des composants de mise en forme du signal d'entrée, des résistances de tirage, des transistors de commande des afficheurs et des condensateurs de découplage de l'alimentation.
Diagnostic Express (Absence d'affichage ou blocage du comptage) :
Symptômes Courants en Atelier :
L'afficheur numérique reste éteint ou affiche des caractères erratiques/figés malgré un signal d'entrée présent : circuit intégré compteur/décodeur endommagé suite à une surtension ou un parasite sur les lignes d'entrée.
Instabilité des chiffres affichés ou saut de comptage intempestif : dérive de l'oscillateur de base de temps externe ou vieillissement des condensateurs de filtrage de l'alimentation logique.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation (généralement +5V pour la logique MOS de cette génération) sur la broche Vcc dédiée par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope la présence des impulsions de comptage sur la broche d'entrée et vérifier l'activité des signaux de multiplexage ou de commande sur les sorties vers l'afficheur.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe adapté au format du boîtier est vivement conseillée pour le remplacement de ce circuit rare sur les cartes anciennes, évitant ainsi d'exposer les pistes fragides du circuit imprimé à une surchauffe excessive lors du soudage.
