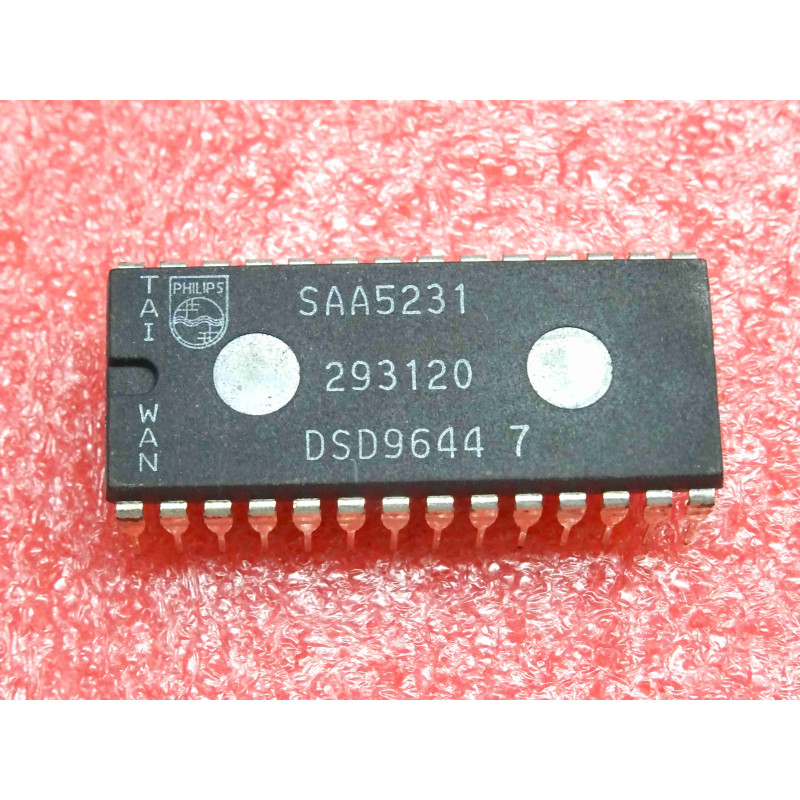

Le SAA5231 est un circuit intégré bipolaire de Philips qui remplit la fonction de processeur de signaux de télétexte. Il est conçu pour extraire les données de télétexte codées dans le signal vidéo composite (CVBS) et régénérer l'horloge système synchronisée. C'est un composant clé des téléviseurs, magnétoscopes et systèmes de réception TV des années 80 et 90 utilisant les standards Teletext (Antiope, Ceefax).
Note technique :
Slicing de données : Le circuit réalise le "data slicing" en extrayant proprement les bits numériques du signal vidéo analogique complexe, même en présence de bruit ou d'un signal d'antenne dégradé.
Boucle à verrouillage de phase (PLL) : Il intègre une PLL qui se synchronise sur les salves d'horloge (clock run-in) du télétexte pour garantir une capture des données sans erreur de phase.
Conseils Pro :
Circuit d'horloge sensible : Ce composant s'appuie sur une inductance externe ou un résonateur pour caler sa fréquence de découpage. Inspectez les condensateurs de filtrage associés à la section oscillateur en cas de perte de synchronisation ou de caractères corrompus à l'écran.
Maintenance & Diagnostic : Si le télétexte ne s'affiche plus du tout alors que l'image TV globale est correcte :
Vérifiez la présence du signal vidéo composite entrant sur la broche dédiée (généralement la broche 27).
Contrôlez la broche de sortie des données numériques (Sandcastle / Data Out). Si le signal reste plat, le circuit d'extraction interne est défaillant ou l'alimentation +5V est polluée par du bruit de découpage.
