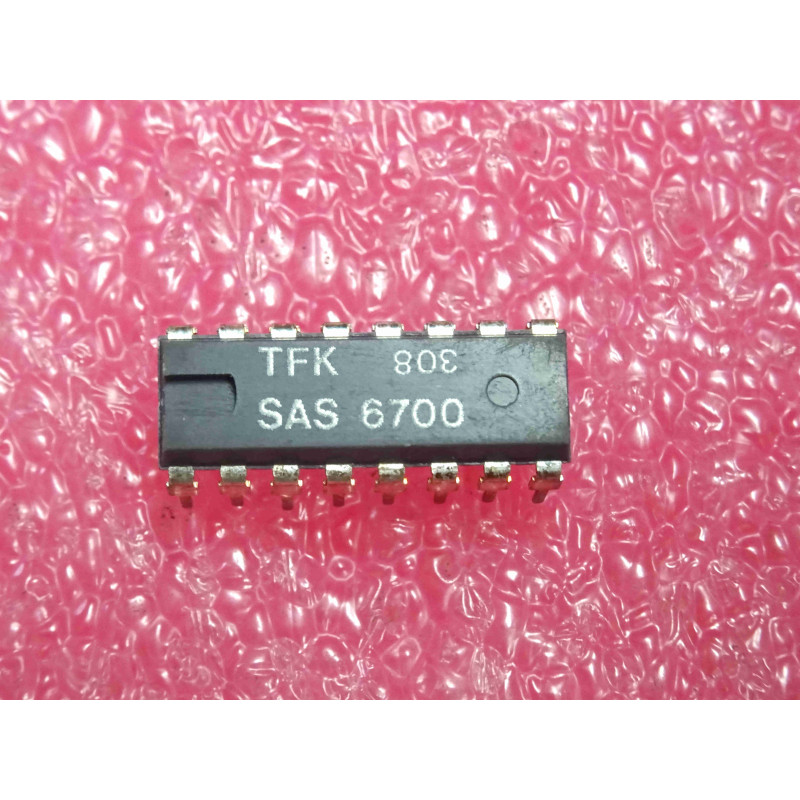

Le SAS6700 de Telefunken est un circuit intégré spécialisé conçu pour transformer des zones tactiles en signaux logiques. Ce composant permet de réaliser des interfaces utilisateur modernes (boutons sensitifs) en remplaçant les interrupteurs mécaniques traditionnels par des zones conductrices.
Note technique :
Interface Quadruple : Le circuit gère quatre entrées sensitives indépendantes. Lorsqu'une zone conductrice reliée à l'entrée est touchée, le composant détecte la variation de capacité induite par le corps humain et active la sortie correspondante.
Sorties logiques : Les sorties sont conçues pour piloter directement des circuits logiques ou des transistors de commutation, facilitant l'intégration dans des systèmes de contrôle audio, d'éclairage ou d'appareils électroménagers.
Simplicité de mise en œuvre : Il ne nécessite que peu de composants externes (généralement quelques résistances de haute valeur) pour ajuster la sensibilité de chaque canal tactile.
Conseils Pro :
Gestion des interférences : Le SAS6700 est sensible aux champs électromagnétiques environnants. Pour éviter les déclenchements intempestifs ("faux positifs"), assurez-vous que les pistes entre les zones tactiles et les broches d'entrée du CI sont les plus courtes possible et éloignées des lignes d'alimentation ou des transformateurs.
Isolation : Si vous utilisez une surface vitrée ou plastique devant les zones tactiles, vérifiez que l'épaisseur ne dépasse pas les recommandations de la datasheet, car la sensibilité diminue drastiquement avec la distance.
Maintenance (NOS) : Utilisé fréquemment dans les téléviseurs, les chaînes Hi-Fi et les panneaux de contrôle industriels des années 80. Si une touche ne répond plus, nettoyez d'abord la surface de contact pour éliminer toute trace de graisse ou d'oxydation, puis vérifiez la tension sur la broche d'entrée correspondante : une variation de tension lors du toucher confirme que la partie sensitive est fonctionnelle, isolant la panne sur le CI lui-même.
