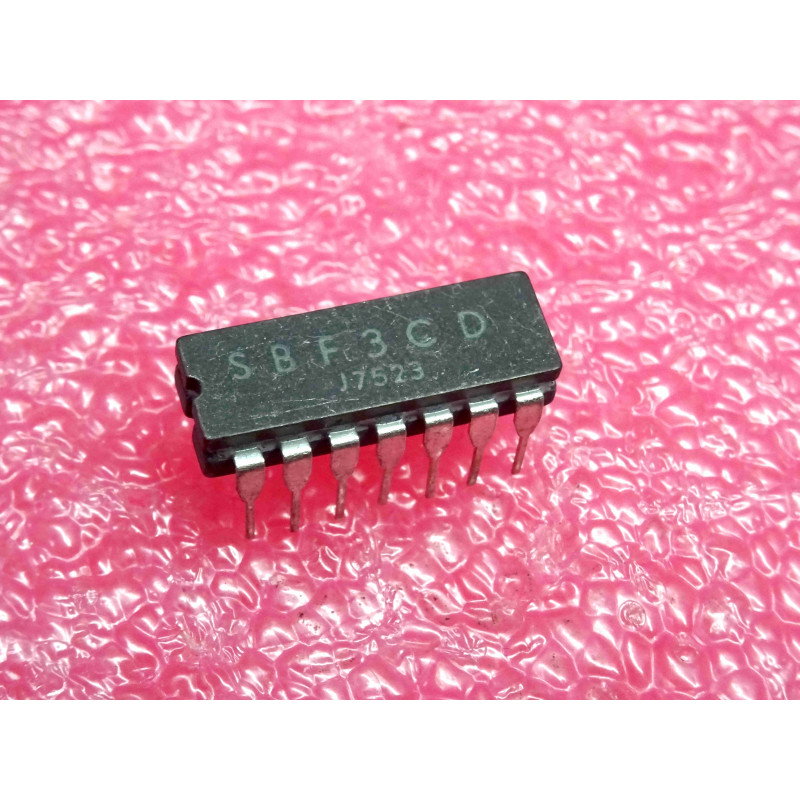

Le SBF3CD est un circuit intégré monolithique conçu pour les étages de sortie audio. Il combine deux amplificateurs opérationnels et un pilote (driver) dans un seul boîtier, optimisé pour piloter efficacement des étages de puissance en configuration push-pull (classe AB). Cette référence est une évolution de la série SBF3, optimisée pour des performances audio stables en boîtier 14-DIP.
Note technique :
Architecture : Ce CI sert de lien entre le signal audio de faible niveau et les transistors de puissance de sortie. Il gère le gain et la polarisation nécessaire pour minimiser la distorsion de croisement (crossover distortion) inhérente aux étages push-pull.
Polyvalence : Bien que conçu pour l'audio, sa structure interne de double amplificateur le rend également apte à des applications de filtrage actif ou de pré-amplification avant l'étage de puissance.
Intégration : Le format 14-DIP permet une disposition claire des composants périphériques sur le circuit imprimé, facilitant le refroidissement des transistors de puissance associés.
Conseils Pro :
Polarisation (Bias) : La qualité du son dépendra de la stabilité du courant de repos (bias) appliqué aux transistors push-pull. Assurez-vous que les résistances de rétroaction entourant le SBF3CD sont des modèles à faible tolérance (1% ou 2%) pour garantir un équilibre parfait des deux demi-alternances.
Découplage : Comme pour tout amplificateur audio, utilisez des condensateurs électrolytiques de haute qualité (faible ESR) sur les lignes d'alimentation pour éviter tout ronflement (hum) à 50 Hz/100 Hz.
Maintenance (NOS) : Ce composant est une pièce maîtresse dans les amplificateurs stéréo vintage. Si vous constatez une distorsion asymétrique (une seule alternance du signal est amplifiée correctement), vérifiez la sortie de l'amplificateur interne du SBF3CD : si le signal est correct à l'entrée du driver mais déformé à sa sortie, le SBF3CD est probablement en fin de vie.
