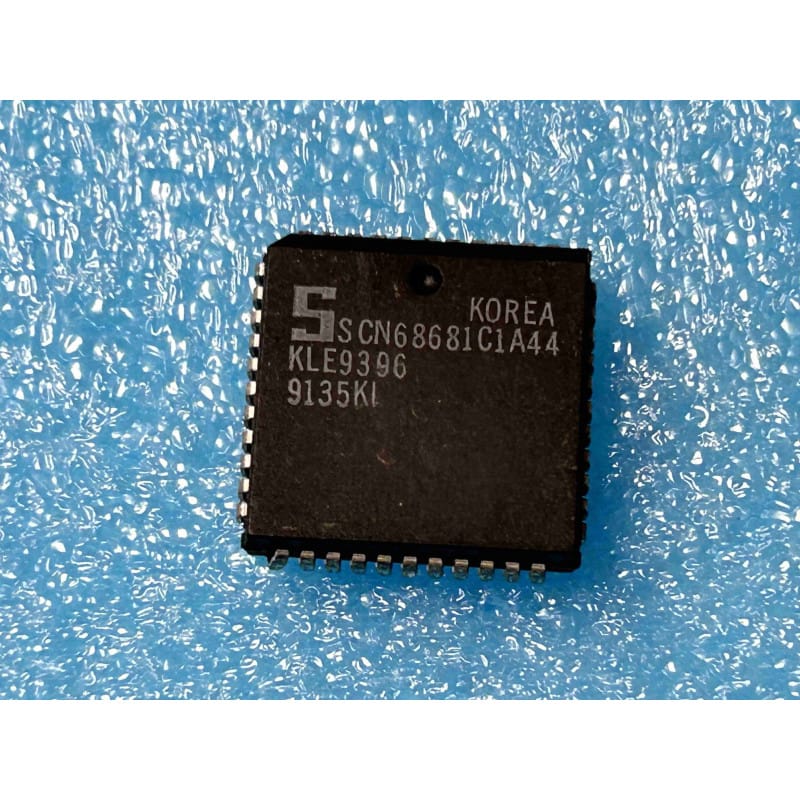

Le SCN68681C1A44 (ou SCN68681) est un circuit intégré monolithique d'époque développé par Signetics. Ce composant haut de gamme adopte le format d'un boîtier carré PLCC44 (Plastic Leaded Chip Carrier à 44 broches, avec broches en "J"), comme l'indique le suffixe "A44" dans sa référence.
Directement compatible avec le bus des microprocesseurs de la famille 68000 (Motorola), ce double contrôleur de communication asynchrone (DUART) d'origine authentique d'époque (NOS) est indispensable pour la restauration ou le dépannage d'ordinateurs mythiques (Amiga, Atari ST, ordinateurs industriels), de cartes CPU au format VME et d'équipements de réseau des années 80 et 90.
Deux canaux indépendants (Full-Duplex) : Permet de gérer deux liaisons série distinctes simultanément (par exemple, un port modem et un port imprimante/console), avec des vitesses, parités et formats de caractères configurables indépendamment.
Compatibilité 68000 native : Intègre toute l'interface de contrôle, de gestion des interruptions et d'adressage pour s'interfacer directement sur le bus de données et de contrôle du Motorola 68000 (signaux DTACK, IRQ, etc.).
Générateur de débit intégré (Baud Rate Generator) : Capable de générer de nombreuses vitesses standard de transmission à partir d'un simple cristal externe.
Tampon de réception quadruple (FIFO) : Évite la perte de caractères (buffer overrun) lors des réceptions à haute vitesse grâce à une file d'attente interne de 4 octets par canal.
Compteur/Temporisateur 16 bits multi-usage : Intègre un timer programmable très utile pour générer des temporisations système ou des signaux d'horloge.
Le diagnostic d'une panne de communication (Vérification des signaux) :
Alimentation (Broche 44 / Broche 22) : Assurez-vous d'avoir un +5,0V parfaitement stable et propre sur la broche 44 (VCC) par rapport à la masse sur la broche 22 (GND).
Le signal d'horloge (Crystal) : Le circuit nécessite généralement un quartz de 3,6864 MHz connecté entre les broches X1/CLK et X2. Vérifiez à l'oscilloscope la présence de cette oscillation de référence. Sans elle, la puce reste inerte et incapable de calculer les débits de transmission.
La ligne DTACK (Data Transfer Acknowledge) : Si la puce est défectueuse ou mal sélectionnée, elle peut refuser de valider le signal DTACK envoyé au microprocesseur 68000. Le processeur reste alors bloqué indéfiniment en cycle d'attente (Wait State), ce qui fige complètement la machine d'époque.
Précautions liées au boîtier PLCC44 d'époque :
L'extraction : N'essayez jamais d'extraire un SCN68681 de son support PLCC d'origine à l'aide d'un tournevis plat. Vous risquez de fendre les coins du support en plastique séché ou de casser les pistes du circuit imprimé. Utilisez exclusivement une pince d'extraction PLCC dédiée en la plaçant dans les encoches d'angle du support.
La propreté des contacts : Les broches en "J" des boîtiers PLCC d'époque peuvent s'oxyder légèrement après des décennies de stockage. Avant l'insertion, nettoyez délicatement les contacts dorés ou étamés de la puce d'origine (NOS) avec de l'alcool isopropylique pour garantir un contact parfait avec les lyres du support.
