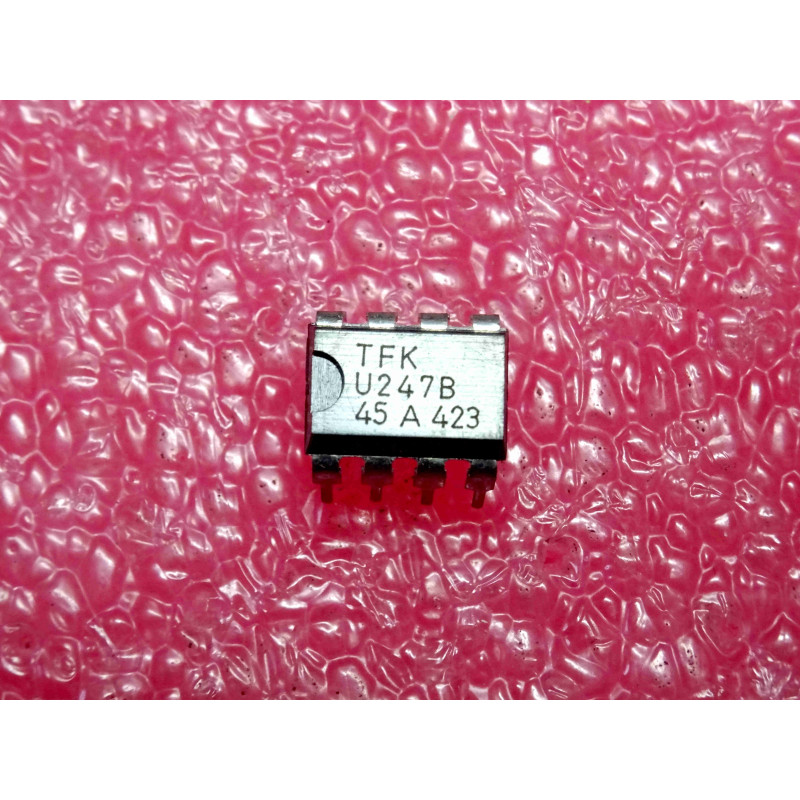

Le U247B (de Telefunken/Temic) est un circuit intégré de pilotage spécifiquement conçu pour piloter des barres graphiques (LED bargraph) de 5 ou 10 diodes. Il traduit une tension d'entrée analogique en une échelle linéaire, idéal pour des indicateurs de niveau, des vu-mètres ou des jauges de tension simples.
Note technique :
Flexibilité d'affichage : Le circuit peut être configuré pour piloter 5 ou 10 LED. Cette adaptabilité permet de l'utiliser aussi bien pour des indicateurs compacts que pour des échelles de mesure plus précises.
Linéarité : Le traitement interne garantit que chaque pas de tension supplémentaire allume la LED suivante de manière proportionnelle, offrant une lecture intuitive et facile à interpréter.
Simplicité : Contrairement aux contrôleurs complexes, le U247B est conçu pour une mise en œuvre rapide avec très peu de composants périphériques, ce qui est idéal pour les designs compacts ou économiques.
Conseils Pro :
Courant des LED : Le courant circulant dans les LED est généralement fixé par une résistance externe. Assurez-vous de calculer cette valeur pour que le courant ne dépasse pas les limites du boîtier, surtout si vous utilisez les 10 sorties simultanément.
Découplage : Bien que ce composant ne soit pas critique en haute fréquence, un condensateur de 100 nF entre VCC et la masse est recommandé pour éviter que les commutations des LED ne génèrent des bruits parasites sur le signal d'entrée analogique.
Maintenance : Si l'affichage semble figé ou ne s'allume pas :
Vérifiez la tension de référence (Vref) si elle est utilisée.
Vérifiez la tension sur la broche d'entrée analogique. Si elle est supérieure à la plage prévue, le composant pourrait saturer et allumer toutes les LED en même temps.
Si une seule LED ne s'allume jamais, testez-la individuellement ainsi que sa résistance série ; le CI est rarement la cause d'une défaillance sur une seule sortie.
