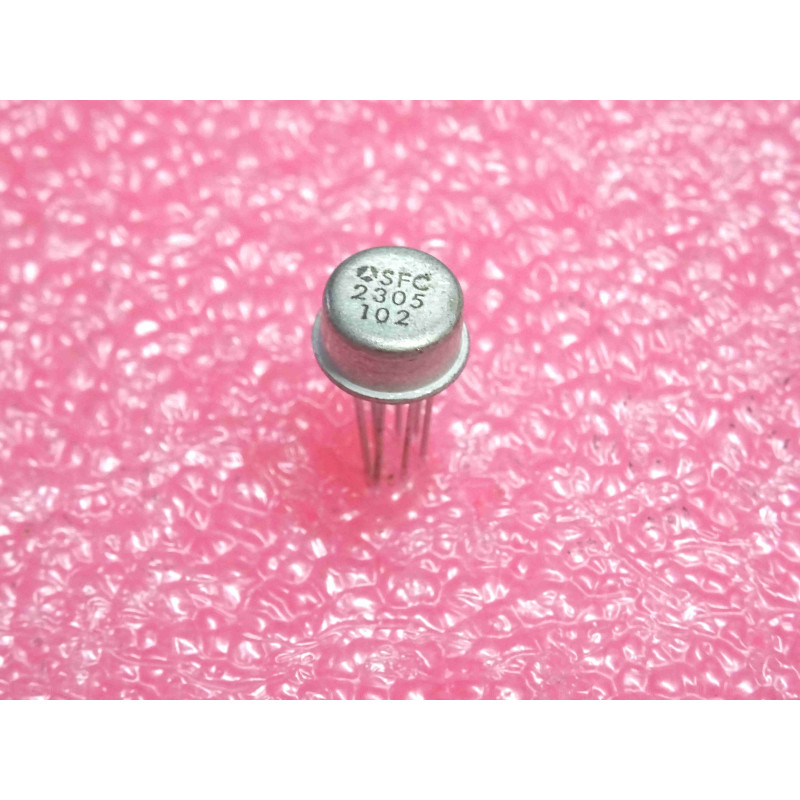

Le SFC2305 (marqué SFC 2305 ou SFC2305) est un circuit intégré analogique monolithique d'époque, conçu et fabriqué en France par la division semi-conducteurs de Thomson-CSF (constructeur historique majeur de l'électronique professionnelle et militaire). Ce composant haut de gamme adopte un boîtier hermétique métallique de type Metal Can TO-99 à 8 broches (boîtier cylindrique à collerette métallique), garantissant une protection thermique maximale, une étanchéité absolue face à l'environnement et un excellent blindage électromagnétique.
Le préfixe SFC identifie de manière stricte les circuits intégrés linéaires de qualité industrielle et professionnelle produits par Thomson.
Il s'agit d'un régulateur de tension positive ajustable de grande précision (Voltage Regulator). Conçu pour offrir une flexibilité totale dans la distribution d'énergie, le SFC2305 accepte une large plage de tension d'entrée allant de 8 Volts à 40 Volts et permet de configurer, à l'aide d'un simple pont de résistances externes, une tension de sortie stable et régulée sur une plage allant de 4,5 Volts à 30 Volts. Équivalent européen direct du célèbre standard américain µA723 (uA723) de chez Fairchild / National Semiconductor, ce circuit intègre sa propre référence de tension interne stabilisée en température. On le retrouve au cœur des alimentations modulaires de précision, de l'instrumentation de laboratoire, des équipements de télécommunication et des cartes électroniques industrielles ou aéronautiques des années 70 à 90. Géré en qualité New Old Stock (NOS), ce composant d'origine Thomson est une pièce maîtresse indispensable pour restaurer la fidélité historique et la fiabilité d'une alimentation stabilisée de collection.
Le diagnostic de la tension de sortie instable (Le piège du bruit sur la référence Vref) : Si le régulateur fonctionne mais que la tension de sortie affiche des micro-fluctuations ou du bruit blanc qui perturbe les circuits audio ou logiques en aval, le défaut vient souvent du filtrage de la tension de référence. Méthode d'atelier : Ne remplacez pas la puce Thomson immédiatement. Mesurez la tension continue sur la broche 5 (Vref). Elle doit être parfaitement stable (autour de 7,15V) et exempte d'ondulation. La règle de l'art d'artisan : Sur les schémas de précision, on connecte toujours un condensateur à film ou au tantale (généralement de 100 nF à 4,7 µF) entre la broche 5 et la masse pour filtrer le bruit thermique de la diode Zener interne. Si cet ancien condensateur a séché ou fuit, la tension de sortie devient instable car l'amplificateur d'erreur amplifie le bruit de la référence.
Le piège de la puissance dissipée (Extension via Transistor Ballast) : Bien que le SFC2305 puisse délivrer jusqu'à 150 mA en direct, le petit boîtier métallique TO-99 s'échauffe très rapidement si l'écart entre la tension d'entrée et la tension de sortie est important (par exemple, chuter de 35V en entrée à 5V en sortie sous 100 mA engendre une dissipation interne de 3 Watts, ce qui dépasse le plafond thermique de la puce). Si l'appareil exige de la puissance, examinez le transistor de puissance externe (généralement un gros boîtier TO-3 de type 2N3055 câblé en transistor ballast). Si ce transistor externe est en court-circuit franc, la tension de sortie sera égale à la tension d'entrée brute (40V), mettant en péril toute la logique de l'appareil.
Précautions mécaniques et installation sur support de précision : Les 8 pattes dorées ou étamées du format TO-99 transmettent instantanément les calories du fer au cœur de la puce. Les pastilles de cuivre circulaires des circuits imprimés vintages se décollent très facilement en cas de surchauffe prolongée. Réglez votre station de soudage à 310 degrés Celsius maximum. Conseil d'atelier : Compte tenu de la rareté de cette pièce de collection Thomson-CSF NOS, ne la soudez jamais directement sur la platine. Installez systématiquement un support de précision rond à 8 contacts dorés (support TO-99). Cela mettra définitivement le silicium à l'abri du stress thermique et vous permettra d'isoler ou de remplacer instantanément le régulateur lors de vos futures sessions de diagnostic ou de relevé de courbes de régulation.
