Le SFC2308 est un circuit intégré monolithique d'époque fabriqué par le constructeur français Sescosem (groupe Thomson-CSF). Il s'agit de l'équivalent direct et officiel du célèbre amplificateur opérationnel de précision LM308.
Ce composant d'origine authentique (NOS) est caractérisé par une impédance d'entrée extrêmement élevée et des courants de polarisation très faibles. Dans le monde de l'électronique vintage et de l'audio, il est légendaire et très recherché pour la maintenance d'appareils de mesure de précision d'époque, mais aussi pour la restauration ou la réplication de pédales d'effet de guitare mythiques des années 70 et 80 (telles que la célèbre pédale de distorsion ProCo RAT d'époque).
Courants d'entrée ultra-faibles : Le SFC2308 utilise des transistors d'entrée super-bêta permettant d'obtenir un courant de polarisation typique de seulement 1,5 nA, minimisant ainsi les erreurs de dérive dans les circuits à haute impédance.
Compensation externe obligatoire : Contrairement au uA741 qui est compensé en interne, le SFC2308 nécessite un condensateur de compensation externe. Cette particularité permet d'ajuster précisément la bande passante et le taux de balayage (slew-rate) selon l'application.
Consommation réduite : Consomme très peu de courant sur sa plage d'alimentation, ce qui le rendait idéal pour les instruments portables d'époque fonctionnant sur pile.
Le piège du condensateur de compensation (Broches 1 et 8) :
C'est la particularité essentielle du SFC2308 / LM308 : il ne fonctionnera pas de manière stable sans son condensateur de compensation externe (généralement un petit condensateur céramique ou mica de 30 pF).
Règle d'installation : Ce condensateur doit être soudé directement entre la broche 1 et la broche 8. Si vous l'oubliez ou si le condensateur d'origine sur la carte est défaillant, l'amplificateur entrera immédiatement en auto-oscillation violente à haute fréquence, rendant le signal totalement distordu ou inexistant.
Le secret du son "Vintage" en audio (Slew-rate limité) :
Dans les circuits de saturation audio (comme les distorsions d'époque), la valeur de ce condensateur de compensation de 30 pF limite volontairement le taux de balayage de l'AOP. Lorsque le signal d'entrée est trop rapide, l'amplificateur ne peut pas suivre physiquement, ce qui crée une distorsion par intermodulation douce et très musicale ("slew-induced distortion").
Si vous remplacez ce circuit dans une pédale d'effet d'époque, veillez à bien utiliser ce SFC2308 d'origine (NOS) plutôt qu'un AOP moderne trop rapide (comme un TL071 ou NE5534), sous peine de perdre totalement le grain chaleureux et caractéristique du circuit d'origine.
Précautions de montage d'époque :
Pour les versions en boîtier plastique DIP8, utilisez un support tulipe de précision DIP8 de haute qualité pour protéger le silicium historique de la chaleur du fer à souder.

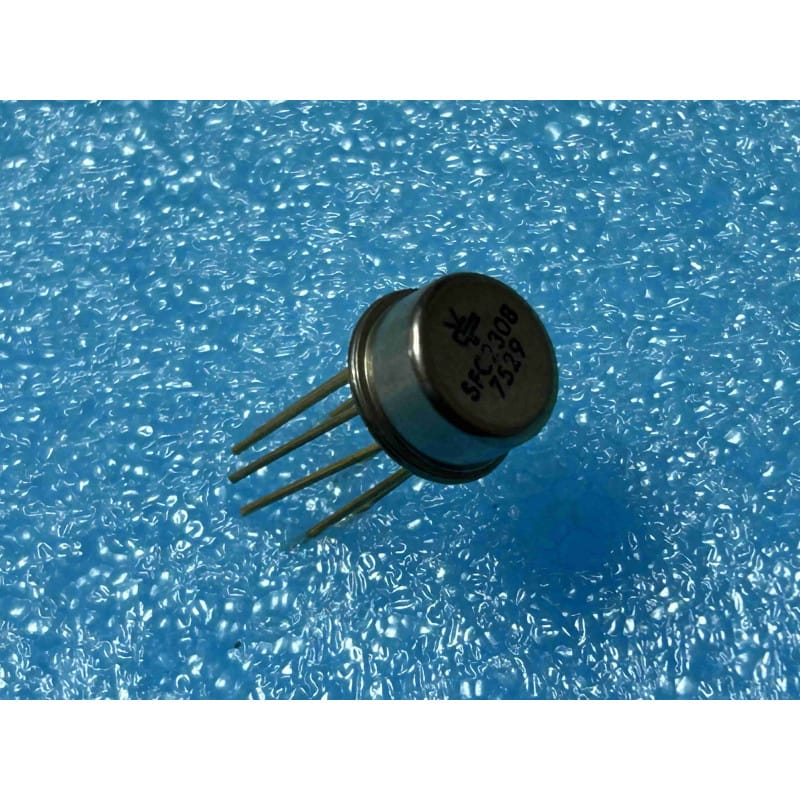

Pour la version métallique TO-99, repérez l'ergot détrompeur métallique qui indique la broche 8, et câblez les broches restantes dans le sens des aiguilles d'une montre (vue de dessous). Soudez à 310 degrés Celsius maximum.
