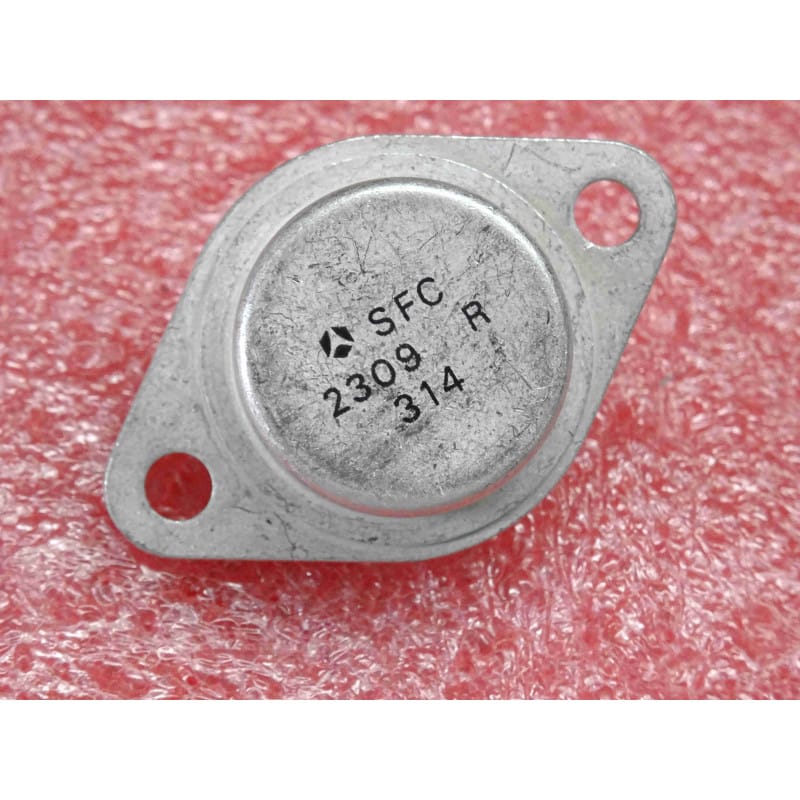

Le SFC2309R (fabriqué par la marque historique française SFERNICE / Thomson-CSF, reconnaissable à son logo circulaire caractéristique composé de trois triangles pointant vers le centre) est un régulateur monolithique de tension positive fixe de 5 Volts. Équivalent direct du célèbre standard industriel LM309 (et plus précisément de la version LM309H), ce composant d'origine authentique et neuf de stock d'époque (NOS) se présente sous la forme d'un boîtier métallique hermétique rond à 3 broches de type TO-5 (souvent assimilé au TO-39).
Contrairement aux versions haut de gamme en grand boîtier TO-3 (SFC2309K / LM309K) capables de dissiper des courants élevés de 1A à 1,5A, la variante en boîtier de taille moyenne TO-5 / TO-39 (suffixée par le R chez Thomson) est optimisée pour délivrer un courant de sortie stable allant jusqu'à 0,5 Ampère. Elle est grandement appréciée pour la maintenance d'alimentations de cartes d'instrumentation de précision, d'équipements audio vintage de studio et de modules de contrôle électronique des années 70 et 80.
Régulation 5V Stable & Intégrée : Conçu pour fournir un rail d'alimentation logique de 5V propre à partir d'une tension d'entrée non régulée (généralement comprise entre 7V et 25V).
Protections Internes Robustes : Intègre un dispositif de limitation de courant ainsi qu'une protection thermique intégrée contre les surcharges (surchauffe), rendant le régulateur pratiquement indestructible en cas d'anomalie sur la carte.
Boîtier Hermétique TO-5 (TO-39) : Offre un excellent blindage contre les perturbations électromagnétiques et une évacuation thermique optimale à travers le capot métallique.
Le diagnostic classique "Tension de sortie nulle, écroulement de la ligne 5V ou oscillation HF" :
Tension de sortie égale à 0V : Mesurez la tension continue appliquée à l'entrée (broche d'entrée). Si elle est bien supérieure à 7,2V (tension minimale requise pour assurer la régulation) mais que la sortie reste à 0V sans chauffer, le circuit interne du régulateur est coupé. Si le régulateur devient brûlant en quelques secondes, la ligne de sortie 5V sur votre carte d'origine présente un court-circuit franc (souvent un condensateur tantale de découplage en court-circuit).
Le piège des oscillations haute fréquence (Instabilité du 5V) : Pour garantir un fonctionnement stable, le SFC2309R requiert impérativement un condensateur de découplage d'entrée de haute qualité (par exemple 0,22 µF ou 0,33 µF en céramique ou tantale) au plus près de sa broche d'entrée par rapport à la masse, ainsi qu'un condensateur de sortie de 0,1 µF minimum. Si ces composants vieillissent ou sont absents, le régulateur peut entrer en auto-oscillation, perturbant tous les circuits logiques en aval.
Identification des broches sous boîtier TO-5 (Vu du dessous, broches face à vous, ergot de détrompage vers la gauche) :
Broche 1 (proche de l'ergot) : Sortie (Output)
Broche 2 : Entrée (Input)
Broche 3 / Boîtier métallique : Masse (GND) — Le capot métallique est relié en interne à la broche de masse.
Précautions de manipulation et de montage :
Dissipation thermique : Bien que ce boîtier métallique puisse fonctionner à l'air libre pour de faibles courants (quelques dizaines de mA), il est conseillé de l'équiper d'un radiateur à ailettes refroidisseur à clipser (type radiateur pour TO-39 / TO-5) si vous tirez un courant proche de la limite de 500 mA afin de limiter sa température de jonction.
Soudage d'atelier : Nettoyez minutieusement la zone d'implantation à l'alcool isopropylique pur. Soudez les broches rapidement avec un fer à souder réglé à 300°C maximum pour ne pas propager une chaleur excessive à l'intérieur du boîtier hermétique d'époque.
