Le SFC2709EC (souvent écrit ci SFC 2709 EC ou ic SFC2709EC) est un circuit intégré monolithique de type amplificateur opérationnel, fabriqué à l'origine par Sescosem (Société Européenne de Semiconducteurs).
Ce composant est particulièrement apprécié dans les équipements professionnels, industriels et militaires des années 1970 et 1980 (basé sur l'architecture classique du type 709) pour sa robustesse et son utilisation dans les boucles de régulation analogiques et les calculateurs analogiques.
Fabricant : Sescosem.
Fonction : Amplificateur opérationnel linéaire (Operational Amplifier).

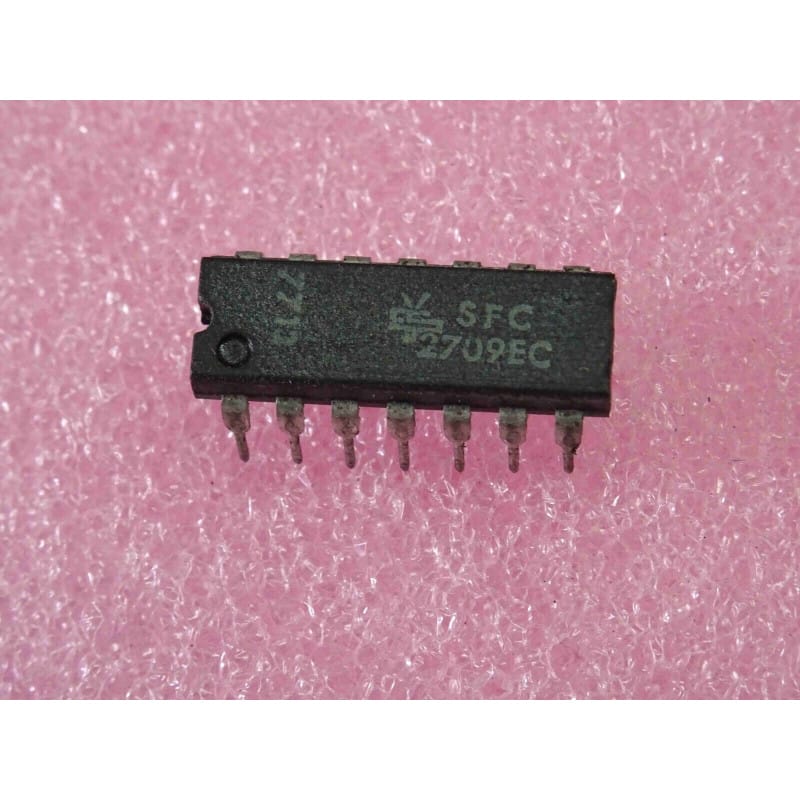

Technologie : Circuit intégré bipolaire en boîtier céramique hermétique DIP (Dual In-Line Package) 14 broches.
Signification de la référence :
SFC... : Préfixe constructeur Sescosem pour les circuits intégrés linéaires et logiques professionnels.
2709... : Référence de base correspondant à l'architecture de l'ampli-op classique 709.
EC : Désigne généralement le boîtier en céramique et la gamme de température élargie / spécifications professionnelles.
Performances clés :
Compensation en fréquence externe : Nécessite l'adjonction de composants externes (résistances et condensateurs) pour assurer la stabilité du gain selon les montages.
Boîtier céramique hermétique : Offre une excellente résistance aux contraintes environnementales et thermiques sévères.
Repérage et Brochage :
Boîtier céramique DIP 14 broches. Repérage par détrompeur (encoche ou point). Le brochage comprend les entrées inverseuse et non-inverseuse, la sortie, les connexions d'alimentation symétrique et les broches dédiées aux réseaux de compensation externe indispensables à son fonctionnement.
Environnement : Systèmes électroniques professionnels, équipements de mesure de laboratoire, automates et matériel aéronautique ou militaire vintage.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Oscillations parasites violentes (souvent dues à un réseau de compensation incorrect ou défectueux), saturation de la sortie sur les rails d'alimentation, ou claquage thermique suite au dépassement des tensions d'alimentation maximales.
Mesures : Vérifier la stabilité des alimentations symétriques et contrôler la présence des composants du réseau de compensation externe.
Recommandations de Montage & Restauration :
Compensation et découplage : Le respect scrupuleux des schémas d'application d'époque concernant la compensation en fréquence est impératif pour éviter l'instabilité. L'utilisation d'un support tulipe est recommandée lors de la maintenance pour préserver ce composant fragile et rare.
