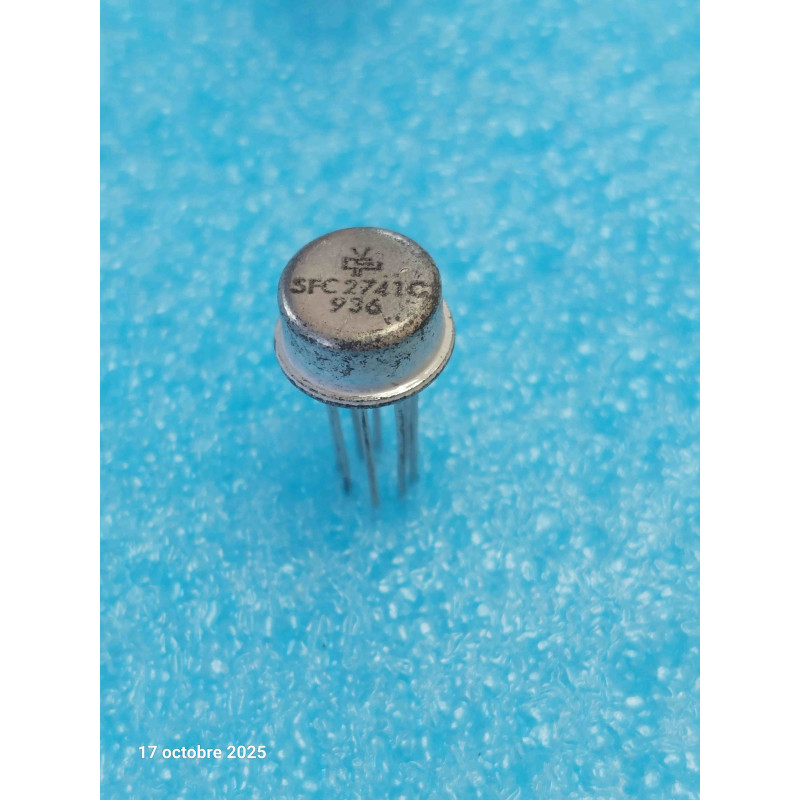

Le SFC2741C est un circuit intégré analogique de collection fabriqué en France par la SFE / Thomson-CSF. Présenté dans un boîtier métallique TO99 à 8 broches, ce composant est l'équivalent européen exact de l'indétrônable LM741 / $\mu$A741. Contrairement à la génération précédente (série 709), le SFC2741C intègre son propre réseau de compensation fréquentielle interne, ce qui le rendait exceptionnellement stable et simple à utiliser sans composants externes. C'est le standard universel de deuxième génération pour la maintenance des circuits d'amplification générale, des filtres actifs, des comparateurs et des montages d'instrumentation des années 70 et 80.
Note technique :
Simplicité et Sécurité : Grâce à sa compensation interne, la puce élimine les risques d'auto-oscillation haute fréquence. De plus, son étage de sortie intègre une limitation de courant qui protège physiquement le transistor de sortie contre les courts-circuits prolongés vers la masse ou les rails d'alimentation.
Avantage du boîtier Métallique : Le boîtier rond TO99 offre une dissipation thermique supérieure au plastique et assure un excellent blindage contre les interférences électromagnétiques ambiantes.
Conseils Pro :
Repérage des broches (L'ergot mécanique) : Sur le boîtier circulaire TO99, le détrompeur prend la forme d'un petit ergot métallique saillant sur la tranche inférieure du capot. Cet ergot se situe juste à côté de la broche 8 (qui n'est pas connectée en interne sur un 741). En regardant le composant par le dessous (côté broches), la broche 1 est la première broche située immédiatement après l'ergot dans le sens des aiguilles d'une montre. Une mauvaise orientation inversera les alimentations et détruira la puce instantanément.
Ajustement du Zéro (Offset Null) : Si le circuit d'origine utilise un potentiomètre externe pour corriger la tension de décalage continuous, celui-ci doit être connecté entre les broches 1 et 5, avec le curseur relié à la tension négative (V-, broche 4). Si la tension de sortie dérive de manière erratique, vérifiez la propreté des soudures et l'état de ce potentiomètre d'époque.
