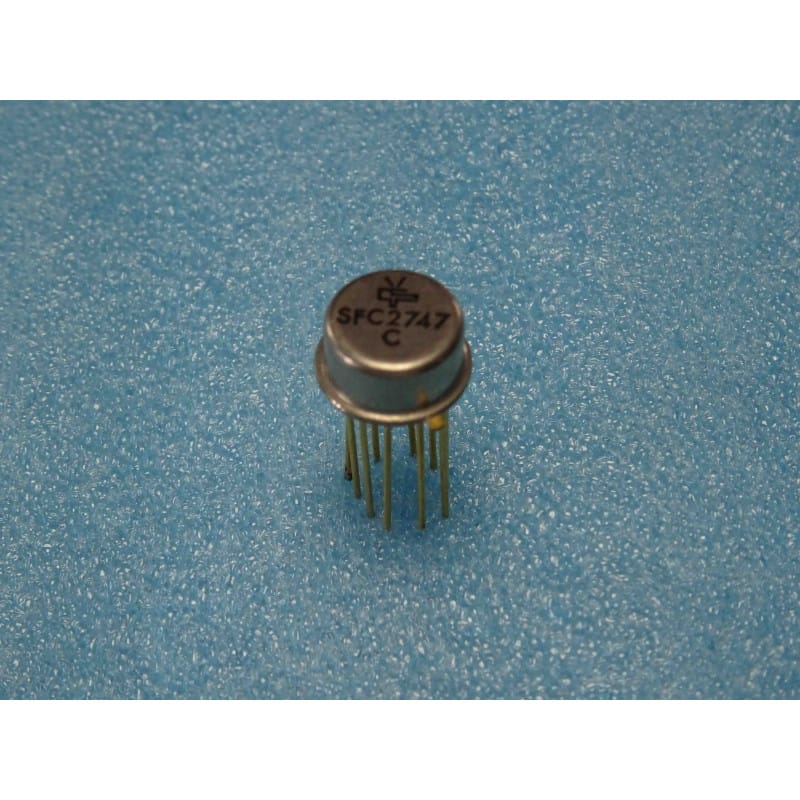

Le SFC2747C (fabriqué à l'origine par le constructeur français historique Thomson-Sescosem) est un circuit intégré monolithique d'époque fonctionnant comme un amplificateur opérationnel de haute précision (High-Precision Operational Amplifier). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier rond hermétique métallique TO-99 à 8 broches dorées.
Dans la nomenclature Thomson-Sescosem :
Le préfixe "SFC" désigne les circuits intégrés linéaires d'époque (souvent équivalents de l'historique série µA747 / LM747 ou dérivés améliorés à l'instar des architectures d'amplificateurs de précision).
La lettre "C" indique la plage de température de fonctionnement commerciale (0°C à +70°C).
Le boîtier métallique rond hermétique garantit une excellente dissipation de la chaleur, une stabilité thermique exemplaire et un blindage naturel contre les rayonnements électromagnétiques. Les broches plaquées or (Gold Pins) évitent toute oxydation de surface et offrent une conductivité électrique parfaite à très long terme.
Ce circuit est une référence précieuse pour les projets de maintenance, de métrologie, d'instrumentation d'époque ou de restauration de modules audio analogiques haut de gamme.
Amplificateur Opérationnel de Précision d'Époque : Conçu pour offrir un très faible courant de dérive, un gain en boucle ouverte élevé et un excellent taux de rejet en mode commun (CMRR).
Boîtier Métallique Hermétique TO-99 : Assure une excellente robustesse physique face aux variations thermiques et à l'humidité, surpassant largement les boîtiers plastiques standard.
Broches Dorées (Gold Pins) : Préservent le composant de l'oxydation, éliminent les résistances de contact parasites et garantissent des soudures d'une fiabilité absolue sur les circuits de précision.
Brochage & Repérage (Boîtier TO-99 standard) :
L'ergot métallique situé sur le bord inférieur de la collerette métallique fait office de détrompeur et pointe directement vers la broche 8. Les broches se numérotent de 1 à 8 dans le sens des aiguilles d'une montre en regardant le composant par le dessous (côté broches).
Attention à la carcasse : La capsule métallique externe est généralement reliée à la masse de blindage ou à l'alimentation la plus négative en interne selon le schéma d'origine. Évitez tout contact accidentel entre le corps métallique du composant et les pistes ou composants voisins sur la carte mère.
Diagnostic Express à l'Établi :
Mesure de décalage (Offset) : Si l'amplificateur opérationnel est utilisé dans un étage de mesure sensible (alimentation linéaire, instrumentation) et que vous constatez une dérive en tension anormale en sortie, inspectez d'abord les condensateurs de découplage de l'alimentation symétrique (+15 V / -15 V). Une asymétrie de tension d'alimentation fausse la dynamique de compensation de l'amplificateur.
Test de jonction : Hors tension, vérifiez au multimètre l'absence de court-circuit direct (0 ohm) entre l'alimentation positive, l'alimentation négative et la sortie de la puce.
Soudage & Recommandations de Restauration :
Pour préserver la valeur de collection de vos cartes et ne pas imposer de stress thermique aux joints hermétiques en verre situés à la base des broches dorées du SFC2747C, l'utilisation d'un support de précision tulipe circulaire au pas TO-99 est vivement recommandée.
En cas de soudure directe, réglez la température de votre panne à 280°C - 300°C maximum en limitant le contact à 2 secondes par broche. Nettoyez parfaitement la zone de travail à l'alcool isopropylique pur pour retirer tout résidu de flux acide qui pourrait altérer la précision des mesures à haute impédance.
