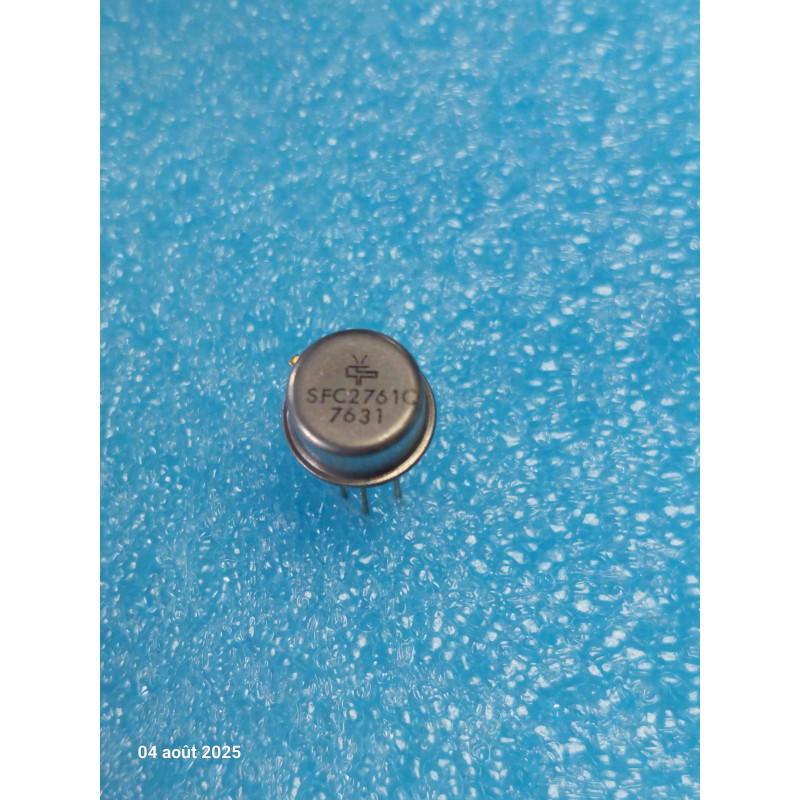

Le SFC2761C (parfois géré sous la marque SGS-Thomson ou STMicroelectronics) est un amplificateur opérationnel monolithique simple à large bande passante (Wideband Single Operational Amplifier). Il est logé dans un boîtier métallique rond hermétique de type TO-99 (ou TO-78 selon les classifications de fiches techniques, à 6 ou 8 broches) doté de pattes dorées (Gold Pins).
Le suffixe C indique la version standard pour la plage de température commerciale (0 à 70 degrés Celsius). Conçu pour des applications à hautes performances nécessitant une réponse en fréquence étendue et un traitement rapide des signaux, c'est une pièce New Old Stock (NOS) rare et recherchée pour la maintenance d'instrumentations de mesure, de platines vidéo analogiques, de matériel de traitement de signal haute fidélité ou d'automatismes d'époque (années 70/80).
Note technique & Conseils Pro pour l'Atelier :
Sensibilité en Haute Fréquence (HF) : S'agissant d'un amplificateur opérationnel "large bande", le SFC2761C est beaucoup plus sensible au bruit de fond et aux inductances parasites de câblage qu'un simple LM741 d'époque. Pour vos tests au banc ou lors du remplacement sur carte, soignez le découplage de l'alimentation : placez des condensateurs céramiques de 100 nF au plus près des broches d'alimentation (V+ et V-) vers la masse pour bloquer toute oscillation parasite.
Précautions de manipulation du boîtier métallique : Tout comme les autres références de la série SFC en boîtier TO-99, les broches dorées se tordent facilement. Utilisez une pince fine pour les guider délicatement si vous devez l'insérer sur un support tulipe neuf. Assurez-vous également que le capot métallique du boîtier ne touche aucun composant voisin ou carcasse pour éviter tout risque de court-circuit sur la carte.
