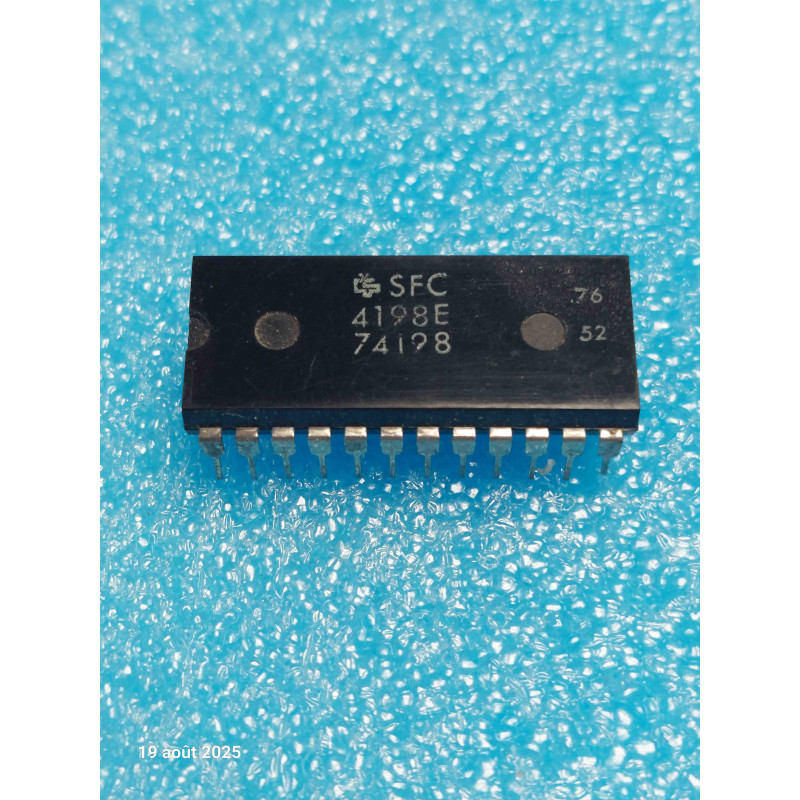

Le SFC4198E (ou SFC4198 E) est un circuit intégré logique d'époque de la famille TTL standard, fabriqué par le fondeur français Thomson-CSF. Logé dans un boîtier DIP24 standard (largeur de 600 mils / large), ce composant est un registre à décalage bidirectionnel 8-bits hautes performances.
Il s'agit de l'équivalent européen exact du très célèbre 74198 (ou SN74198 chez Texas Instruments). La puce est capable de décaler les données vers la gauche, vers la droite, de les verrouiller, ou d'effectuer un chargement parallèle synchrone de 8 bits en s'alignant sur le front montant du signal d'horloge. C'est une pièce New Old Stock (NOS) historique et rare, indispensable pour la réparation à l'identique d'ordinateurs rétro des années 70 et 80, de mini-ordinateurs industriels, d'instruments de mesure vintage ou de systèmes d'automatisme d'époque.
Note technique :
Flexibilité des Modes de Fonctionnement : Le SFC4198E dispose de deux broches de sélection de mode, S0 (broche 23) et S1 (broche 22). Elles permettent de dicter instantanément le comportement du registre à chaque impulsion d'horloge :
S0 = Bas, S1 = Bas : Maintien (le registre conserve ses données, l'horloge est inhibée).
S0 = Haut, S1 = Bas : Décalage à droite (Shift Right, vers les sorties QA à QH).
S0 = Bas, S1 = Haut : Décalage à gauche (Shift Left, vers les sorties QH à QA).
S0 = Haut, S1 = Haut : Chargement parallèle synchrone (les 8 entrées A à H sont chargées instantanément).
Entrées et Sorties Indépendantes (DIP24) :
A à H (8 broches) : Entrées de données parallèles.
QA à QH (8 broches) : Sorties de données parallèles.
CLK (Clock / broche 11) : Entrée d'horloge générale (commutation sur le front montant).
CLR barre (Clear / broche 1) : Remise à zéro générale asynchrone (prioritaire, active au niveau BAS).
Alimentation : VCC en broche 24 (+5V) et GND en broche 12 (Masse).
Conseils Pro :
Le piège des lignes de commande S0/S1 flottantes : Contrairement aux technologies CMOS modernes qui adoptent un comportement erratique lorsqu'une broche est laissée en l'air, les entrées TTL d'époque du SFC4198E ont structurellement tendance à dériver naturellement vers un niveau HAUT si elles ne sont pas connectées. Si vos lignes de sélection S0 ou S1 se coupent ou si une piste du circuit imprimé est endommagée, le registre va se bloquer de lui-même en mode "Chargement Parallèle" (S0=1, S1=1), ignorant totalement les ordres de décalage de la machine. Utilisez systématiquement des résistances de tirage (pull-up ou pull-down) externes si vous câblez ce composant NOS sur une carte prototype.
Sensibilité aux fronts d'horloge (Le découplage TTL standard) : La technologie TTL bipolaire génère de violents appels de courant sur le rail d'alimentation lors de chaque front d'horloge (CLK). Pour éviter que ces pointes de courant ne créent des parasites sur les puces logiques voisines et ne déclenchent des doubles impulsions d'horloge invisibles, il est indispensable d'associer à ce composant un condensateur de découplage céramique de 100 nF installé au plus près des broches d'alimentation (24 et 12).
