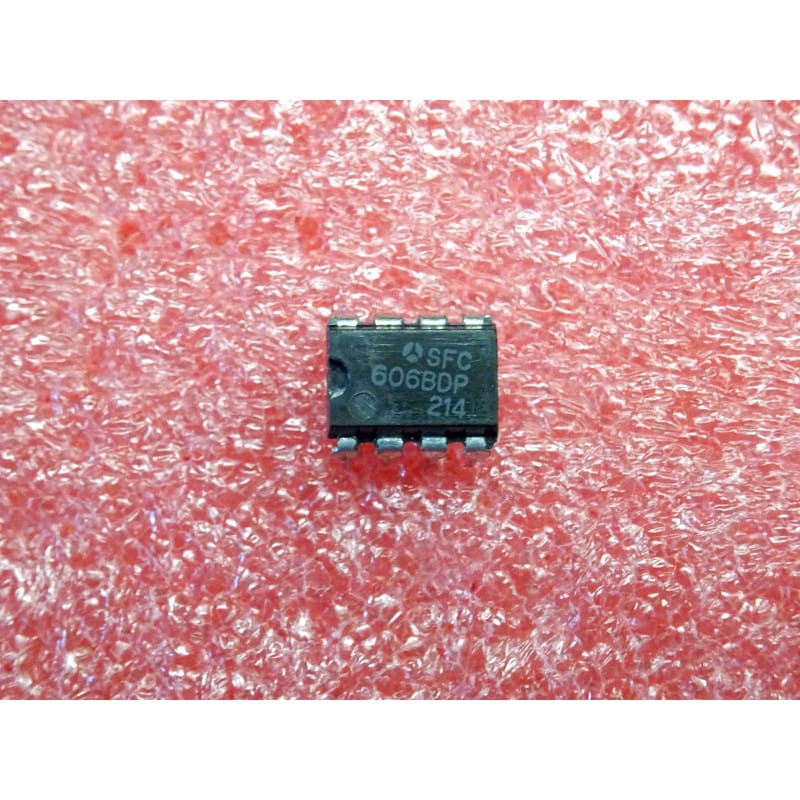

Le SFC606BDP (fabriqué par la marque historique française SFERNICE / Thomson-CSF, reconnaissable à son logo circulaire composé de trois triangles pointant vers le centre) est un circuit intégré monolithique d'époque conçu comme un transmetteur de ligne différentiel (Differential Line Driver / Transmitter). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique standard double en ligne à 8 broches (DIP8).
Ce circuit joue un rôle essentiel dans la transmission robuste de données numériques ou de signaux d'horloge. Il prend en entrée un signal logique standard et génère en sortie un signal différentiel (complémenté) idéal pour attaquer des lignes de transmission symétriques (paire torsadée). Cette méthode de transmission offre une immunité exceptionnelle aux bruits électromagnétiques parasites environnants. On le retrouve dans les systèmes d'acquisition de données industriels d'époque, les interfaces réseau vintage et les équipements d'automatisme et de télécommunication des années 80 et 90.
Transmission Différentielle Robuste : Convertit des signaux de commande asymétriques en signaux différentiels pour éliminer les bruits de mode commun sur les longs câbles de liaison.
Compatibilité Logique : Conçu pour s'interfacer facilement avec les familles logiques standard de l'époque.
Boîtier DIP8 Standard : Format compact traversant, idéal pour les interventions d'atelier de maintenance et de restauration de cartes électroniques vintage.
Le diagnostic classique "Perte de liaison de données, signaux écrasés ou sensibilité anormale aux parasites" :
Absence complète de signal différentiel en bout de ligne : Mesurez les tensions directement sur les broches de sortie du SFC606BDP à l'oscilloscope. Les deux lignes de sortie doivent présenter des signaux d'amplitudes identiques mais en opposition de phase parfaite (lorsque l'une monte, l'autre descend). Si une seule des deux sorties commute ou si les deux restent figées à un état fixe (souvent proche de la masse ou de VCC) malgré un signal d'entrée propre, l'un des transistors internes de l'étage de sortie a grillé. Le remplacement par cet exemplaire d'origine rétablit la transmission.
Le piège des surtensions sur les lignes de transmission : Les sorties de ce type de driver sont directement exposées à l'extérieur via les câbles de liaison. Une décharge électrostatique (ESD) lors du branchement d'un connecteur d'époque ou une surtension induite à proximité d'un câble de puissance peut facilement détruire l'étage de commande différentiel du circuit.
Vérification de l'adaptation d'impédance de ligne : Pour éviter les phénomènes d'écho et de réflexion de signal qui déforment les fronts de commutation rapides, contrôlez l'état des résistances de terminaison de ligne installées sur votre carte (généralement des valeurs comprises entre 100 $\Omega$ et 120 $\Omega$ connectées en bout de ligne). Une résistance coupée ou ayant dérivé provoquera des erreurs de transmission aléatoires.
Précautions de manipulation et de montage :
Utilisation d'un support recommandée : Comme ce composant d'interface est en "première ligne" face aux agressions extérieures (courts-circuits accidentels, décharges ESD sur les câbles), il est fortement recommandé d'installer un support de précision tulipe au format DIP8 de haute qualité lors de la réparation. Cela simplifiera grandement tout remplacement futur en cas de nouvelle panne sur la ligne.
Soudage rapide : Soudez le support à l'aide d'un fer propre réglé à 300°C maximum afin de ne pas fragiliser les pistes de cuivre d'époque. Nettoyez soigneusement la zone à l'alcool isopropylique pur pour éliminer tout résidu de flux acide avant d'insérer le SFC606BDP.
