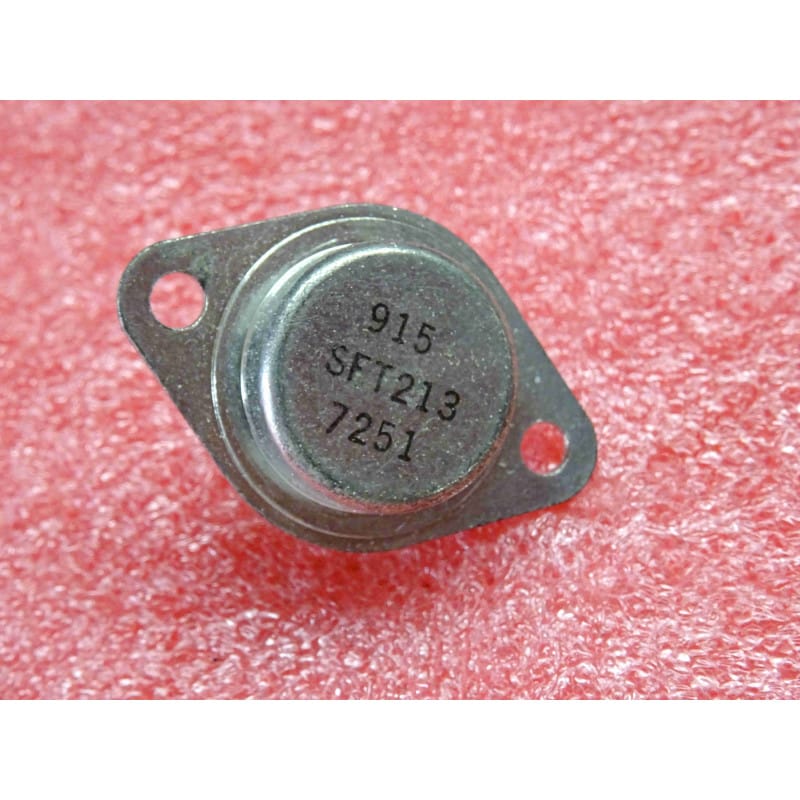

Transistor Germanium PNP Puissance SFT213 – Boîtier Métallique TO-3 (-30 V – -3 A)

Transistor Germanium PNP Puissance SFT213 – Boîtier Métallique TO-3 (-30 V – -3 A)

(0 avis)
6,25 € 6,25 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Transistor bipolaire au germanium PNP de puissance moyenne (Germanium PNP Power Transistor), référence historique européenne SFT213. Conçu spécifiquement pour les applications audio BF, les étages de sortie d'amplificateurs de puissance vintage, les régulateurs linéaires et la maintenance d'équipements électroniques de collection des années 1960 et 1970. Encapsulé sous boîtier métallique hermétique standard TO-3 (TO-204AA / format diamant à deux trous de fixation). Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire germanium PNP de puissance (Germanium Power PNP Transistor)
Référence ConstructeurSFT213 (standard européen historique)
Format du BoîtierBoîtier métallique hermétique TO-3 / TO-204AA (format diamant à deux trous)
Tension Collecteur-Émetteur Max (VCEO)-30 V
Tension Collecteur-Base Max (VCBO)-30 V
Tension Émetteur-Base Max (VEBO)-10 V
Courant de Collecteur Continu Max (IC)-3 A (-3 000 mA continu)
Puissance Dissipable Maximale (PT)Puissance nominale adaptée au format TO-3 pour semi-conducteur germanium
Gain en Courant Continu (hFE)Typiquement 20 (selon plage de courant collecteur)
Plage de Température de Jonction (Tj)-55°C à +90°C (limite thermique inhérente à la technologie germanium)
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), broches et embase propres sans oxydation
Usage & ApplicationsÉtages de sortie audio BF vintage, amplificateurs discrets de collection, alimentations et régulateurs linéaires anciens

Points Forts & Spécificités Techniques

  • Technologie Germanium Authentique : Composant d'époque indispensable pour respecter le comportement thermique, la distorsion harmonique et la restitution sonore originale des amplificateurs et équipements européens anciens.

  • Boîtier Métallique TO-3 : Permet une fixation thermique stable et un transfert efficace des calories sur les radiateurs en aluminium d'origine des appareils à réparer.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-3 (Composant vu de dessous, broches orientées vers soi) :

    • Le boîtier TO-3 dispose de deux broches de commande tandis que le Collecteur est relié électriquement au corps métallique de la capsule :

      • Broche de gauche : Base (B)

      • Broche de droite : Émetteur (E)

      • Corps métallique / Collerette : Collecteur (C) (vérifier le repérage spécifique selon la variante du fabricant d'époque)

  2. Précautions de Brasage :

    • Le germanium est extrêmement sensible à la chaleur excessive. Utiliser un fer à souder thermostaté et appliquer une pince brucelle thermique sur la broche entre le boîtier et le point de soudure pour dissiper les calories.

  3. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor au germanium PNP : les seuils de conduction des jonctions sont très bas par rapport au silicium (généralement entre 0,20 V et 0,35 V). Placer la touche noire (-) sur la Base et la touche rouge (+) sur l'Émetteur ou le Collecteur pour mesurer la chute de tension directe.

Composants Électroniques Actifs & Audio Vintage / Transistor germanium PNP SFT213 en boîtier TO-3 (-30 V / -3 A), pièce d'origine neuve de stock (NOS).
