Le SG3525AN (ou SG3525 AN) est un circuit intégré de régulation analogique mythique d'origine conçu par Motorola Semiconductor (facilement reconnaissable à son logo officiel "M" stylisé inscrit dans un cercle).

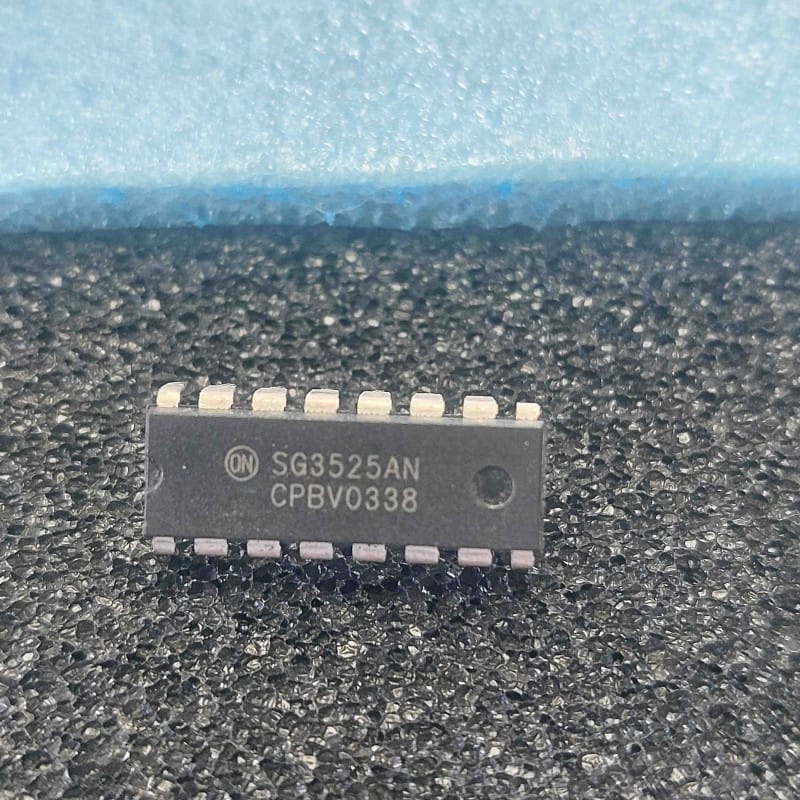

Présenté dans son boîtier plastique d'origine traversant de type DIP16 (16 broches, pas de 2,54 mm, largeur étroite de 300 mil), ce composant d'origine authentique et neuf de stock (NOS) est un contrôleur de modulation de largeur d'impulsion (PWM - Pulse Width Modulator) haute performance conçu pour piloter des transistors de puissance (MOSFETs ou IGBTs) dans les alimentations à découpage.
La série SG3525A (où le suffixe N désigne le boîtier plastique DIP chez Motorola) s'est imposée comme le standard de l'industrie pour la conception d'onduleurs, de convertisseurs CC-CC (push-pull, demi-pont, pont complet) et de variateurs de vitesse. Contrairement aux versions plus anciennes (comme le SG3524), le SG3525A intègre des étages de sortie actifs en configuration push-pull (totem-pole), capables de fournir des courants de pointe importants pour charger et décharger rapidement la capacité de grille des transistors de puissance, éliminant ainsi le recours à des transistors pilotes externes.
Double sortie push-pull (Totem-Pole) de haute capacité : Capable de fournir ou d'absorber des pics de courant allant jusqu'à 200 mA pour piloter directement la grille des MOSFETs de puissance.
Modulateur PWM complet sur une seule puce : Intègre une référence de tension de précision de 5,1V, un amplificateur d'erreur, un oscillateur en dents de scie réglable, un circuit de démarrage progressif (soft-start) et un comparateur PWM.
Oscillateur haute fréquence programmable : La fréquence de découpage peut être ajustée très précisément à l'aide d'une résistance (RT) et d'un condensateur (CT) externes sur une plage allant de 100 Hz à plus de 400 kHz.
Circuit de protection avec fonction arrêt (Shutdown) : Dispose d'une entrée d'arrêt rapide dédiée permettant de couper instantanément les sorties PWM en cas de détection de surintensité, de surchauffe ou de court-circuit sur la platine.
Le diagnostic classique "Absence d'oscillation, asymétrie des signaux de commande ou échauffement anormal des MOSFETs" :
Si l'alimentation à découpage ou l'onduleur d'époque refuse de démarrer, siffle anormalement ou détruit instantanément ses transistors de puissance :
Contrôle de la tension d'alimentation (Vcc - Pin 15 / GND - Pin 12) : Assurez-vous d'avoir une tension propre comprise entre 10V et 20V (le circuit démarre généralement au-delà de 8V grâce à son verrouillage de sous-tension - UVLO). Un mauvais filtrage d'alimentation dû à un condensateur chimique d'époque devenu sec à proximité de la puce perturbera l'oscillateur interne et provoquera des instabilités de fréquence.
Mesure de la tension de référence (Vref - Pin 16) : Mesurez la tension sur la broche 16. Elle doit être de 5,1V de manière extrêmement stable. Si cette tension est absente, fluctuante ou s'effondre sous 4,8V, le circuit de régulation interne de la puce est défectueux ou un composant externe (comme le potentiomètre de retour de consigne) crée un court-circuit.
Vérification du signal de l'oscillateur (OSC Out - Pin 4) : À l'oscilloscope, vérifiez la présence d'un signal en dents de scie propre sur la pin 4 (ou sur CT - pin 5). Si l'oscillateur est inerte :
Inspectez les valeurs et l'état de la résistance RT (pin 6) et du condensateur CT (pin 5).
Assurez-vous que la résistance de décharge (RD - pin 7) n'est pas coupée. Cette résistance définit le temps mort (dead-time) entre les deux signaux de sortie, indispensable pour éviter que les deux transistors de puissance opposés ne conduisent en même temps (phénomène destructeur de shoot-through).
Analyse des signaux de sortie (Out A - Pin 11 / Out B - Pin 14) : Au repos ou sous charge simulée, vous devez observer deux signaux carrés parfaits en opposition de phase, alternant de manière symétrique. Si l'un des deux signaux est absent ou déformé, l'un des transistors du totem-pole de sortie interne est détruit.
Brochage rapide du SG3525AN (Vue de dessus) :
Pin 1 & Pin 2 : Entrées inverseuse (-) et non-inverseuse (+) de l'amplificateur d'erreur.
Pin 3 : Entrée de synchronisation de l'oscillateur (Sync).
Pin 4 : Sortie de l'oscillateur (OSC Out).
Pin 5 (CT) & Pin 6 (RT) : Connexions pour condensateur et résistance de réglage de fréquence.
Pin 7 (RD) : Connexion pour ajustement du temps mort (Dead-time).
Pin 8 (Soft-Start) : Connexion pour le condensateur de démarrage progressif.
Pin 9 (Compensation) : Sortie de l'amplificateur d'erreur pour la compensation de boucle.
Pin 10 (Shutdown) : Entrée d'arrêt d'urgence (active à l'état HAUT, supérieure à 0,7V).
Pin 11 (Out A) & Pin 14 (Out B) : Sorties de commande PWM (push-pull).
Pin 12 (GND) & Pin 15 (Vcc) : Masse d'alimentation et entrée d'alimentation positive.
Pin 13 (Vc) : Alimentation des étages de sortie (permet d'utiliser une tension différente pour piloter les grilles).
Pin 16 (Vref) : Sortie de la tension de référence interne de 5,1V.
Précautions de manipulation et de restauration :
Nettoyage après dessoudage : Les cartes d'alimentation à découpage d'époque accumulent souvent des suies et des résidus de flux conducteurs en raison des hautes températures de fonctionnement. Nettoyez méticuleusement la zone d'implantation à l'alcool isopropylique pur pour éviter tout amorçage ou courant de fuite de surface entre les broches haute tension et les broches de commande sensibles.
Installation sur support d'atelier : Afin d'éviter d'exposer ce composant NOS aux contraintes thermiques répétées d'un brasage direct et pour faciliter le dépannage futur de l'alimentation, installez systématiquement un support de précision tulipe DIP16 (pas de 2,54 mm, largeur étroite de 300 mil) de haute qualité.
