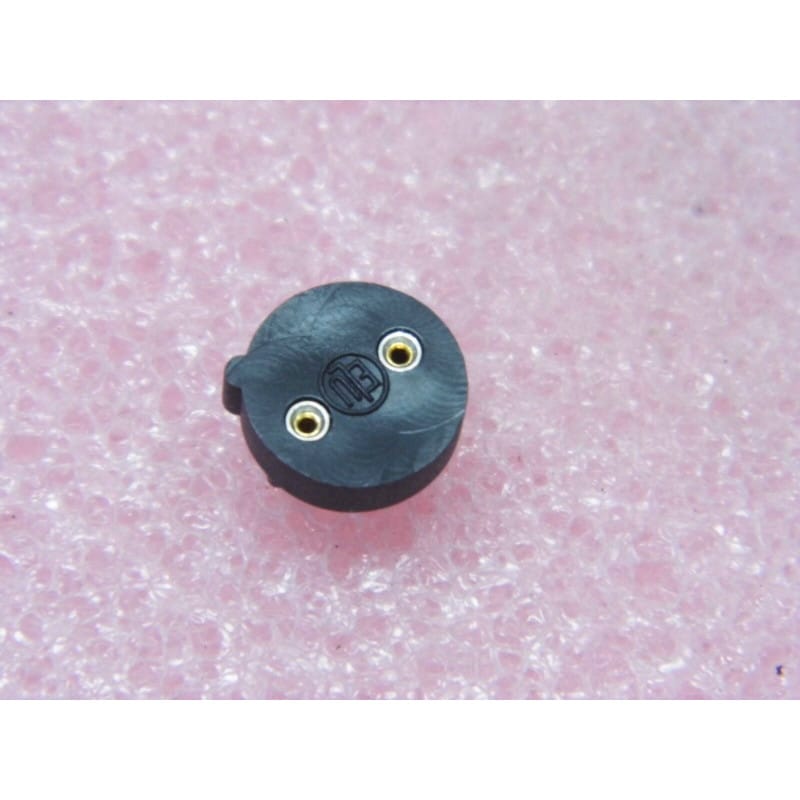

Ce lot technique comprend 10 supports (embases) porte-fusibles noirs de type ELU SH166, spécialement conçus pour l'enfichage et la maintenance rapide de microfusibles subminiatures radiaux (séries TR5, TE5, etc.).
Permettant d'éviter le dessoudage direct des composants sur les cartes électroniques lors d'un remplacement, ces supports s'implantent par soudure traversante (THT) sur circuit imprimé au pas standard de 5,08 mm (0,2 pouce). Dotés d'un boîtier en thermoplastique noir ignifugé et de contacts tulipes en alliage de cuivre étamé à haute conductivité, ils garantissent un maintien mécanique parfait et une résistance de contact minimale, même en environnement industriel exigeant. Matériel professionnel 100 % neuf en lot de 10 pièces.
Maintenance Simplifiée : Permet de remplacer instantanément un fusible en fin de vie sans aucune opération de dessoudage ni risque d'arrachement des pistes du circuit imprimé.
Implantation Standard 5,08 mm : S'insère parfaitement sur les empreintes traversantes prévues pour les microfusibles TR5/TE5 sans modification de routage.
Contacts Tulipes Haute Fiabilité : Assure une pression de serrage optimale sur les broches rondes du fusible pour éliminer tout risque de microcoupure ou d'échauffement par faux contact sous vibrations.
Sécurité & Isolation : Boîtier thermoplastique enveloppant protégeant les broches de raccordement et assurant une parfaite isolation galvanique sur le PCB.
Applications Recommandées :
Électronique Industrielle & Grand Public : Cartes mères d'équipements, alimentations à découpage (SMPS), variateurs de vitesse et platines de commande.
Domotique & Automatismes : Tableaux de régulation, modules d'alimentation de portails et équipements connectés nécessitant un accès rapide aux fusibles de protection.
Conseils d'Atelier & Remplacement :
Lors du brasage de l'embase sur le circuit imprimé, maintenir les broches bien alignées (utiliser si possible un fusible martyr enfiché pendant la soudure pour préserver l'écartement exact de 5,08 mm durant le refroidissement).
Compatible avec l'ensemble des gammes de microfusibles radiaux TR5 (types rapides « F » et temporisés « T », du calibre le plus fin jusqu'à 6,3 A).
Accessoires de Protection & Connectique / Type : Support porte-fusible PCB / Modèle : ELU SH166 / Pas : 5,08 mm / Compatibilité : Microfusibles TR5 / TE5 / Couleur : Noir / Quantité : Lot de 10 pièces / État : 100 % Neuf.
