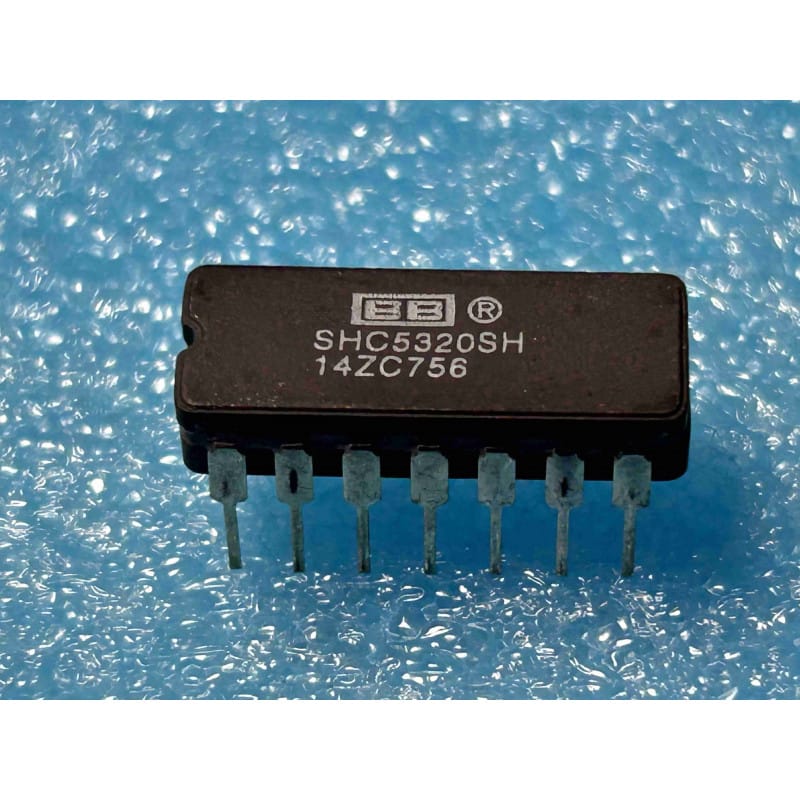

Le SHC5320SH (ou SHC5320 SH) est un circuit intégré analogique de très haute précision conçu par le prestigieux constructeur américain Burr-Brown (célèbre pour son logo représentant ses initiales "BB" stylisées, reconnu mondialement pour ses composants audio et d'acquisition de données haut de gamme).
Présenté dans un boîtier céramique hermétique haut de gamme de type DIL14 / Side-Brazed Ceramic DIP (le suffixe "SH" spécifiant la version boîtier céramique à fiabilité accrue pour plage de température étendue), ce composant d'origine authentique et neuf de stock (NOS) est un échantillonneur-bloqueur ultra-rapide (High-Speed Sample/Hold Amplifier).
Ce composant d'exception est conçu pour capturer des signaux analogiques rapides et les maintenir stables avec une dérive infime pendant la phase de conversion numérique. On le retrouve au cœur des systèmes d'acquisition de données industriels de précision, des analyseurs de spectre haut de gamme, des convertisseurs analogique-numérique (ADC) rapides et des circuits de traitement de signal de qualité militaire, aéronautique ou médicale des années 80 et 90.
Acquisition ultra-rapide : Temps d'acquisition extrêmement court pour atteindre une précision de 0,01% à l'état stable.
Condensateur de maintien intégré (Hold Capacitor) : Intègre sa propre capacité de maintien en interne pour minimiser les courants de fuite, garantissant un taux de dérive (droop rate) extrêmement faible en mode blocage.
Entrées à haute impédance : Évite de charger la source analogique d'époque en amont.
Boîtier Céramique Hermétique (Suffixe "SH") : Excellente dissipation thermique, stabilité maximale face aux variations de température et protection absolue de la puce contre l'humidité et le vieillissement par rapport aux boîtiers plastiques standards.
Le diagnostic d'une perte de précision (Dérive du signal de blocage) :
Si le système d'acquisition d'époque perd sa linéarité, présente des données aberrantes ou si le signal se dégrade pendant la conversion :
Contrôle du bruit sur l'alimentation : Les performances d'un circuit Burr-Brown dépendent d'une alimentation symétrique d'une propreté absolue. Utilisez des petits condensateurs de découplage au tantale de 1 uF à 4,7 uF montés en parallèle avec des condensateurs céramiques de 100 nF au plus près des broches d'alimentation du circuit.
Vérification de la logique de commande (Sample/Hold Control) : Contrôlez à l'oscilloscope le signal logique de sélection (TTL/CMOS). Les transitions d'état doivent être extrêmement nettes. Des fronts trop lents ou parasités sur cette entrée logique perturbent l'instant précis de l'échantillonnage, faussant la mesure.
La chasse aux courants de fuite (Critique pour la précision) :
En mode blocage (Hold), la tension échantillonnée est maintenue dans le condensateur interne. Tout chemin résistif parasite sur le circuit imprimé va décharger ce condensateur, provoquant une chute rapide de la tension mesurée (phénomène de dérive ou droop).
Nettoyage rigoureux obligatoire : Après soudure de votre carte, nettoyez méticuleusement la zone autour du circuit imprimé à l'alcool isopropylique pur pour supprimer les moindres traces de flux de soudure. Le flux est hygroscopique et crée un chemin résistif microscopique suffisant pour ruiner la haute précision du SHC5320.
Précautions de montage :
Les boîtiers céramiques d'époque à broches dorées (Side-Brazed) sont des pièces de haute technologie très précieuses.
Ne pliez pas ou ne forcez pas sur les broches dorées lors de l'insertion.
Utilisez obligatoirement un support tulipe de précision DIP14 à contacts dorés pour protéger le composant de la chaleur destructrice du fer à braser et préserver la pureté des signaux d'époque.
