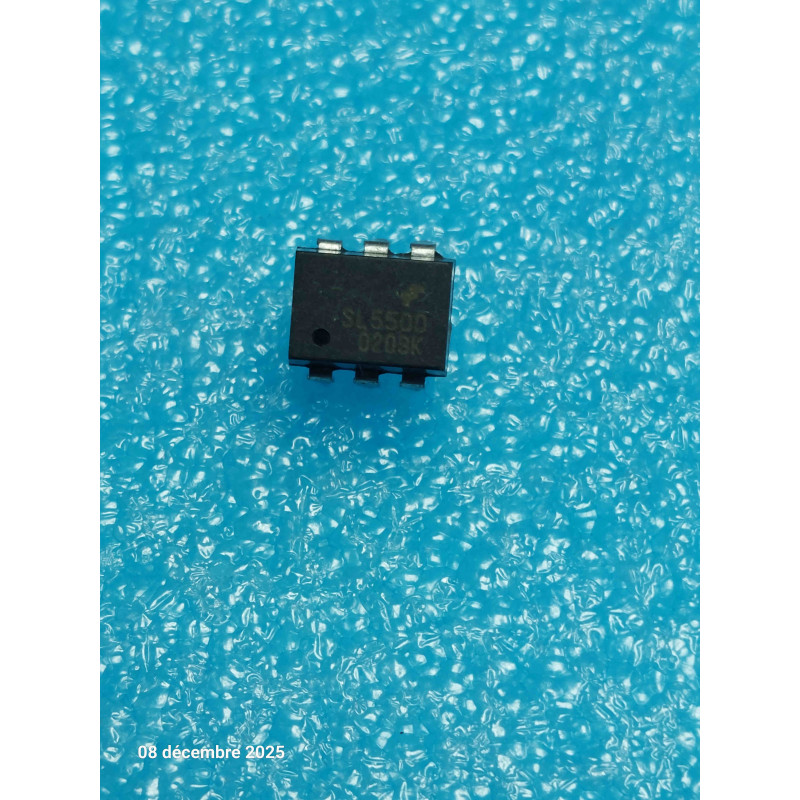

Lot de 3 optocoupleurs / opto-isolateurs à phototransistor NPN (Phototransistor Output Optocoupler / Optoisolator) de référence SL5500 (SL 5500) fabriqués par FAIRCHILD SEMICONDUCTOR (Fairchild / ON Semiconductor / General Electric / Quality Technologies), conçu pour les techniciens de maintenance industrielle, concepteurs de cartes de commande, spécialistes des automates programmables (API/PLC), réparateurs d'alimentations à découpage (SMPS) et électroniciens d'atelier.
Le circuit intégré Fairchild SL5500 est un optocoupleur standard haute performance logé dans un boîtier traversant standard DIP-6 (Dual In-line Package à 6 broches). Il associe en entrée une diode électroluminescente émettrice infrarouge (LED IR à l'arséniure de gallium GaAs) optiquement couplée à un phototransistor silicium NPN de précision en sortie. Il se distingue par sa très haute tension d'isolement diélectrique garantie de 5300 V RMS (7500 V Crête) entre entrée et sortie, son taux de transfert de courant (CTR / Current Transfer Ratio) garanti supérieur à 50% (typiquement 50% à 300% sous IF = 10 mA), et sa sortie phototransistor supportant une tension Collecteur-Émetteur (VCEO) continue de 30 V à 50 V. Grâce à l'accès direct à la base du phototransistor sur la broche 6, il permet un réglage précis du temps de commutation ou de la sensibilité, tout en assurant une isolation galvanique totale contre les boucles de masse, les parasites industriels et les transitoires secteur.
Composants Électroniques & Semi-conducteurs / Fabricant : FAIRCHILD SEMICONDUCTOR (Fairchild / ON Semi) / Référence Fabricant : SL5500 (SL 5500 / Série SL5500 - SL5501) / Type de Composant : Optocoupleur / Optoisolateur à sortie phototransistor NPN (Phototransistor Output Optocoupler) / Tension d'Isolation Diélectrique (VISO) : 5300 V RMS (1 minute) / 7500 Vpk / Tension Inverse d'Entrée LED (VR) : 3,0 V à 6,0 V / Courant Direct d'Entrée LED Continu (IF) : 60 mA max / Chute de Tension Directe LED (VF) : Typiquement 1,2 V à 1,4 V sous IF = 10 mA / Tension de Blocage Collecteur-Émetteur Sortie (VCEO) : 30 V min (jusqu'à 50 V selon conditions) / Tension Émetteur-Collecteur (VECO) : 7,0 V min / Courant Collecteur Sortie Continu (IC) : 50 mA max / Taux de Transfert de Courant (CTR) : Minimum 50% sous IF = 10 mA, VCE = 5,0 V (typique 100% à 300%) / Tension de Saturation Collecteur-Émetteur (VCE(sat)) : Inférieure à 0,4 V sous IF = 10 mA, IC = 2,5 mA / Temps de Commutation (ton / toff) : Typiquement 2 µs à 5 µs / Boîtier Mécanique : Traversant standard DIP-6 (écartement standard 2,54 mm / pas de 7,62 mm, plastique ignifugé UL 94V-0) / Conditionnement : Lot de 3 pièces / État : Neuf de stock d'origine (NOS / New Old Stock), broches étamées propres et droites, jamais inséré sur support ni soudé. Composant indispensable pour l'isolation de signaux logiques 24V, boucles de régulation SMPS et cartes d'automatisme.
Très Haute Isolation Galvanique (5300 V RMS / 7,5 kV Crête) :
Barrière de sécurité robuste entre les étages haute tension (secteur 230 V / 400 V) et les microcontrôleurs basse tension (5 V / 3,3 V).
Taux de Transfert de Courant Élevé (CTR supérieur à 50%) :
Assure une commande franche des entrées logiques sans nécessiter de fort courant d'attaque côté émetteur.
Broche de Base Sortie Accessible (Broche 6) :
Permet d'insérer une résistance Base-Émetteur pour accélérer la commutation (réduction du toff) ou supprimer les déclenchements parasites dus au bruit résiduel.
Format Traversant Standard DIP-6 :
Montage direct sur circuit imprimé ou sur support tulipe 6 broches, facilitant le prototypage et la maintenance en atelier.
Qualité Constructeur Fairchild Semiconductor :
Fiabilité reconnue pour les équipements industriels continus et les boucles d'asservissement d'alimentations.
État : Pièces neuves d'origine, broches étamées prêtes pour insertion traversante.
Brochage Standard du Boîtier DIP-6 (Vue de dessus avec encoche/point de repère en haut) :
Côté Entrée (LED Infrarouge) :
Broche 1 : Anode (+) de la LED d'entrée.
Broche 2 : Cathode (-) de la LED d'entrée.
Broche 3 : Non connectée en interne (NC).
Côté Sortie (Phototransistor NPN) :
Broche 4 : Émetteur (E).
Broche 5 : Collecteur (C).
Broche 6 : Base (B) du phototransistor (peut être laissée en l'air pour un fonctionnement standard).
Interchangeabilité & Équivalences Directes :
Remplacement direct sur la majorité des cartes employant des optocoupleurs DIP-6 standard tels que les 4N25, 4N26, 4N35, CNY17-1/2/3, MOC8101 ou TIL111 (vérifier la tension VCEO et le CTR selon l'étage).
Applications Types d'Atelier :
Boucle de Régulation d'Alimentation à Découpage (SMPS) : Transmet le signal d'erreur du secondaire (via régulateur shunt TL431) vers le contrôleur PWM primaire tout en maintenant l'isolation galvanique 230 V.
Cartes d'Entrées/Sorties Automates Industriels (24 V DC) : Isole les microcontrôleurs (5 V / 3,3 V) des lignes de capteurs industriels 24 V sensibles aux bruits de commutation et aux boucles de terre.
Commande de Relais et Triacs Isolés : Interface de pilotage entre un microcontrôleur et un transistor de puissance ou commande de relais.
Astuce d'Atelier (Utilisation de la Broche 6 - Base) :
Pour un usage standard, laisser la broche 6 non raccordée (en l'air).
En environnement très bruité ou pour augmenter la vitesse de commutation, raccorder une résistance de forte valeur (100 kOhms à 470 kOhms) entre la broche 6 (Base) et la broche 4 (Émetteur).
