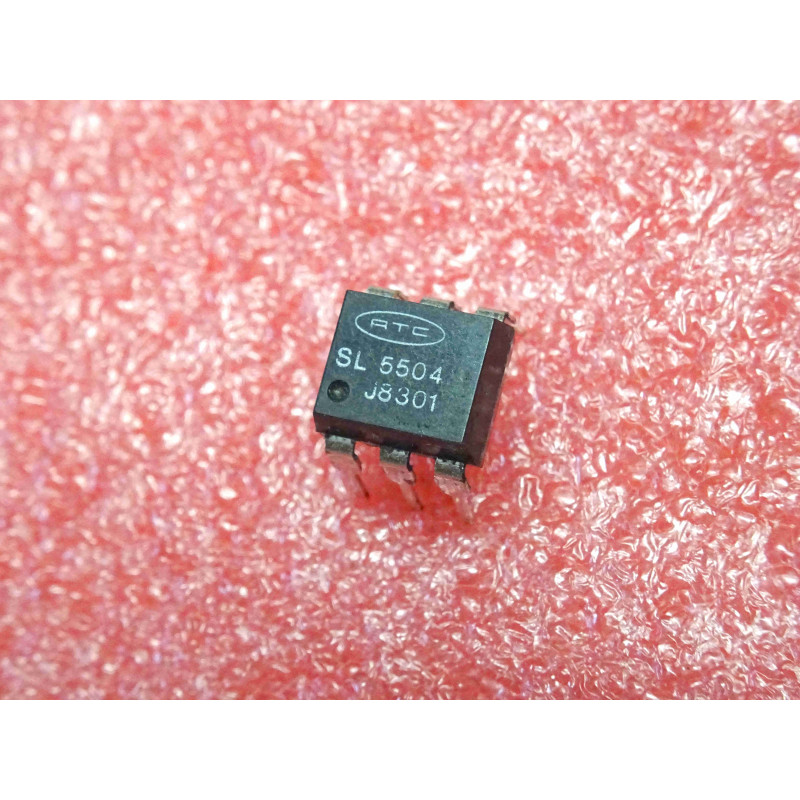

Le SL5504 est un photocoupleur (optocoupleur) standard fabriqué par RTC. Il intègre une diode émettrice à infrarouge au arséniure de gallium (GaAs) couplée optiquement à un phototransistor NPN au silicium. Équivalent haute qualité des séries classiques type 4N35, ce composant en boîtier DIP6 offre une excellente isolation galvanique et est massivement utilisé pour l'isolation de bus de données, le retour d'information dans les alimentations à découpage et l'interface logique industrielle.
Note technique :
Accès à la Base (Broche 6) : Contrairement aux optocoupleurs modernes à 4 broches, le format DIP6 du SL5504 permet d'accéder directement à la base du phototransistor interne. Cela offre la possibilité de modifier le temps de commutation ou la sensibilité du circuit à l'aide d'une résistance externe connectée à la masse.
Technologie Bipolaire : Le phototransistor de sortie supporte des tensions collecteur-émetteur ($V_{CEO}$) standards pour les applications de commutation logique et de commande de petits relais.
Conseils Pro :
Optimisation de la vitesse (Broche 6) : Si votre signal carré en sortie présente des fronts descendants trop lents (effet capacitif), connectez une résistance de forte valeur (entre 100 kΩ et 1 MΩ) entre la broche 6 (Base) et la broche 4 (Émetteur). Cela accélère considérablement le blocage du transistor, au prix d'une légère baisse de sensibilité (CTR).
Maintenance & Diagnostic : En cas de panne de transmission de signal sur une carte :
Test Diode : En mode test de diode sur votre multimètre, mesurez entre la broche 1 (Anode) et la broche 2 (Cathode). Vous devez trouver une chute de tension classique de diode IR d'environ 1,1V à 1,3V.
Test Sortie : Si la LED interne est correctement alimentée mais que la tension entre le collecteur (broche 5) et l'émetteur (broche 4) reste haute (proche de VCC), le phototransistor est coupé ou le composant a perdu son efficacité de transfert optique suite à un vieillissement thermique prématuré.
