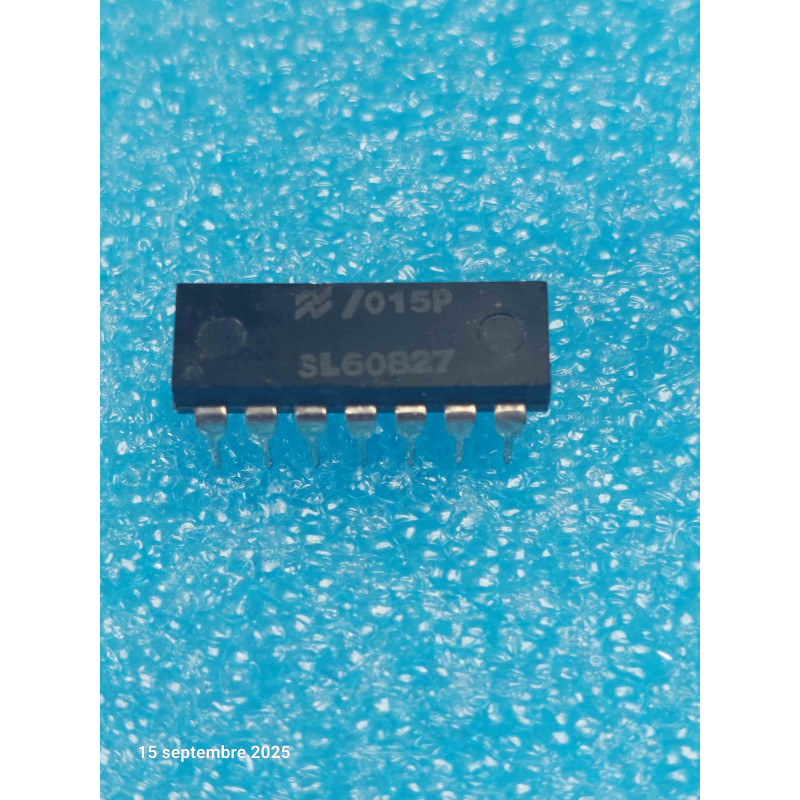

Le SL60827 (ou SL 60827) est un circuit intégré logique d'époque fabriqué par National Semiconductor (NSC). Logé dans un boîtier DIP14 standard à 14 broches traversantes, ce composant est une référence spécifique (souvent un marquage constructeur personnalisé ou "house number") d'une fonction logique dédiée, identifiée notamment dans certaines documentations et inventaires spécialisés comme une porte logique à fonction NAND à 4 entrées (similaire ou dérivée de l'architecture classique type 7420 / 74LS20).
Il s'agit d'une pièce New Old Stock (NOS) d'époque, principalement recherchée pour la maintenance stricte à l'identique de cartes électroniques industrielles, d'instruments de mesure ou de modules d'avionique et de radionavigation des années 80 (tels que certains récepteurs King/Bendix).
Note technique :
Architecture interne indicative : S'il s'aligne sur le standard des portes NAND doubles à 4 entrées en boîtier 14 broches, le circuit utilise généralement ses broches pour séparer deux portes indépendantes, chacune nécessitant 4 lignes d'entrée pour commuter une unique sortie, avec les broches d'alimentation traditionnelles (VCC en broche 14 et Masse en broche 7).
Marquage "House Number" : Les séries préfixées ou codées spécifiquement comme "SL" chez certains distributeurs ou équipementiers d'époque permettaient de garantir des lots triés selon des critères de tolérance stricts ou des sélections industrielles spécifiques pour des environnements exigeants.
Conseils Pro :
Dépannage par substitution (Le piège du brochage propriétaire) : Si vous devez remplacer ce composant sur une carte et que vous manquez de pièces NOS d'origine, ne tentez pas une substitution directe par un circuit standard de la série 74LS20 ou 74HC20 sans avoir préalablement tracé le schéma de la carte au testeur de continuité. Bien que la fonction de base (porte NAND à 4 entrées) soit identique, certains marquages spéciaux d'époque possédaient un brochage modifié ou des lignes d'inhibition inversées demandées par le concepteur de la carte d'origine.
Vérification des niveaux de tension logiques : S'agissant d'un composant d'époque National Semiconductor, assurez-vous que les circuits logiques qui l'attaquent respectent des seuils TTL francs (Niveau Bas proche de 0V, Niveau Haut > 2,4V). Une dérive d'un condensateur de découplage à proximité sur la carte peut affaisser le rail +5V et provoquer des erreurs de commutation intermittentes sur ce type de porte à entrées multiples.
