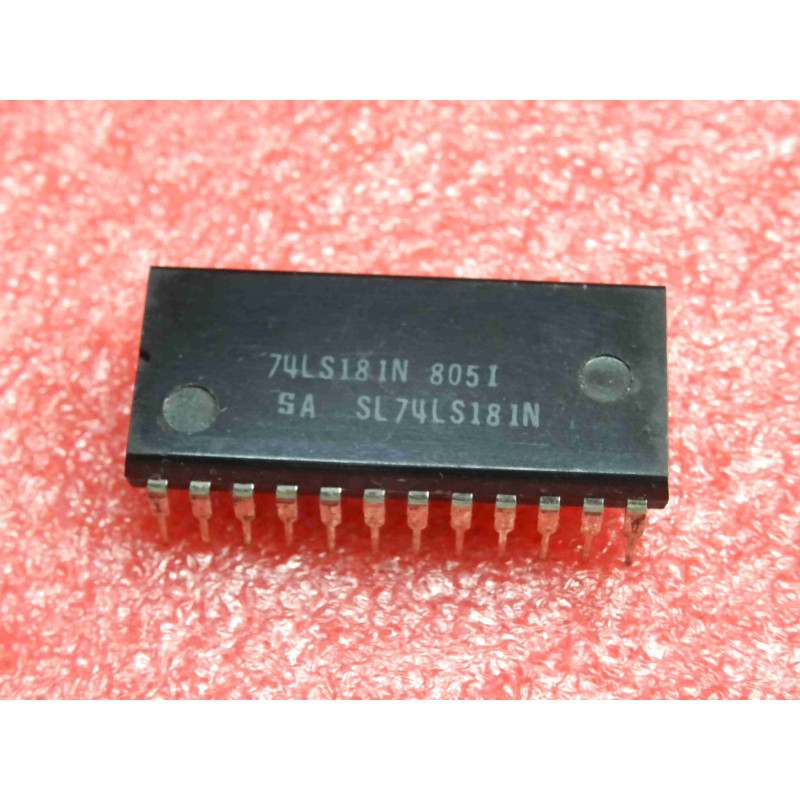

Le 74LS181N est une Unité Arithmétique et Logique (UAL) 4-bits historique en boîtier DIL24. Il s'agit du premier cœur de processeur complet intégré sur une seule puce. Il peut exécuter 16 opérations arithmétiques (additions, soustractions) et 16 opérations logiques (ET, OU, XOR). C'est une pièce très recherchée pour réparer les mini-ordinateurs vintage ou concevoir des processeurs rétro en logique discrète.
Note technique :
Sélection des fonctions : Les entrées S0, S1, S2, S3 sélectionnent l'opération. La broche M (Mode) bascule entre le mode logique pur (sans retenue) et le mode arithmétique (avec retenue).
Calcul en cascade : Les sorties P (Propagate) et G (Generate) permettent de coupler plusieurs circuits pour traiter des mots de 8, 16 ou 32 bits à haute vitesse.
Conseils Pro :
Le piège de la logique inversée : La table de vérité change selon que votre carte utilise une logique active au niveau haut ou active au niveau bas. Par exemple, la combinaison de sélection "1001" fait une addition en logique positive, mais une soustraction en logique négative.
Diagnostic de panne : Si les calculs sont faux, vérifiez la broche 8 (Mode M). Si elle reste flottante, le circuit ignore la retenue d'entrée (broche 7), ce qui fausse immédiatement toutes les additions.
