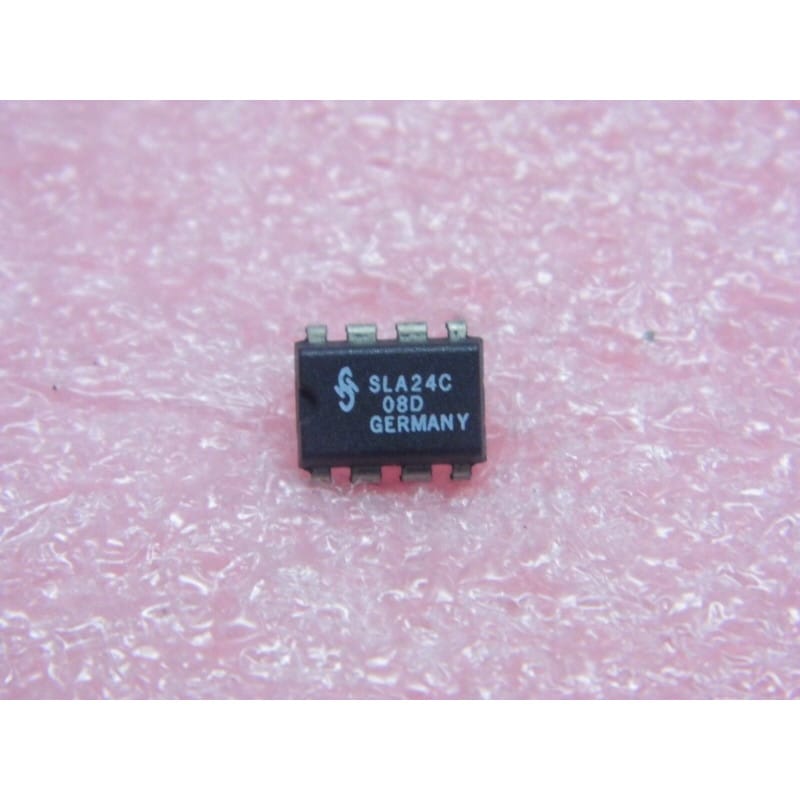

Le SLA24C08-D (souvent écrit SLA 24C08 D ou SLA24C08) est un circuit intégré de mémoire EEPROM CMOS série d'une capacité de 8 kilobits (1 Ko), fabriqué historiquement par Siemens.
Ce composant utilise un bus de communication synchrone à 2 fils de type I2C (Two-Wire Bus) pour échanger des données avec un microcontrôleur ou un système de contrôle. Il est couramment utilisé pour stocker des paramètres de configuration, des présélections ou des données non volatiles dans les équipements électroniques, les téléviseurs et les cartes industrielles de l'ère classique.
Fabricant : Siemens.
Fonction : Mémoire EEPROM CMOS série 8 Ko (Serial EEPROM, I2C Synchronous 2-Wire Bus).
Boîtier : Boîtier traversant ou CMS (généralement DIP-8 ou SOIC-8 selon la déclinaison).
Signification de la référence :
SLA24C08 : Référence de base de la famille d'EEPROM I2C de Siemens (capacité de 8K bits / 1 Ko).
-D : Suffixe de version, de tolérance thermique ou de type de conditionnement spécifique.
Performances clés :
Interface I2C bidirectionnelle : Permet la lecture et l'écriture de données non volatiles en utilisant un minimum de broches de raccordement (SDA pour les données, SCL pour l'horloge).
Faible consommation CMOS : Rétention prolongée des données sans alimentation électrique.
Repérage & Broches Clés :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Brochage standard I2C : Broches d'alimentation (VCC et GND), broches de bus (SCL et SDA), broches d'adressage matériel (A0, A1, A2 selon les modèles) et broche de protection en écriture (WP).
Diagnostic Express (Perte de configuration, impossibilité de sauvegarder ou erreur de bus I2C) :
Symptômes Courants en Atelier :
L'appareil oublie ses réglages à chaque coupure de secteur ou le microcontrôleur renvoie une erreur de communication sur le bus I2C : Panne interne de l'EEPROM, défaut de l'alimentation VCC ou rupture sur les lignes de données/horloge (SDA/SCL).
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC sur la broche dédiée du composant.
Vérification du bus : Observer à l'oscilloscope l'activité sur les lignes SCL et SDA lors d'une tentative de lecture ou d'écriture pour valider les échanges de données.
Recommandations de Montage :
Support adapté : Si le modèle est en boîtier DIP, l'utilisation d'un support tulipe à 8 broches est vivement conseillée lors du remplacement pour protéger la carte des contraintes thermiques.
Précautions ESD : Manipuler ce circuit intégré en respectant les règles de base contre les décharges électrostatiques.
