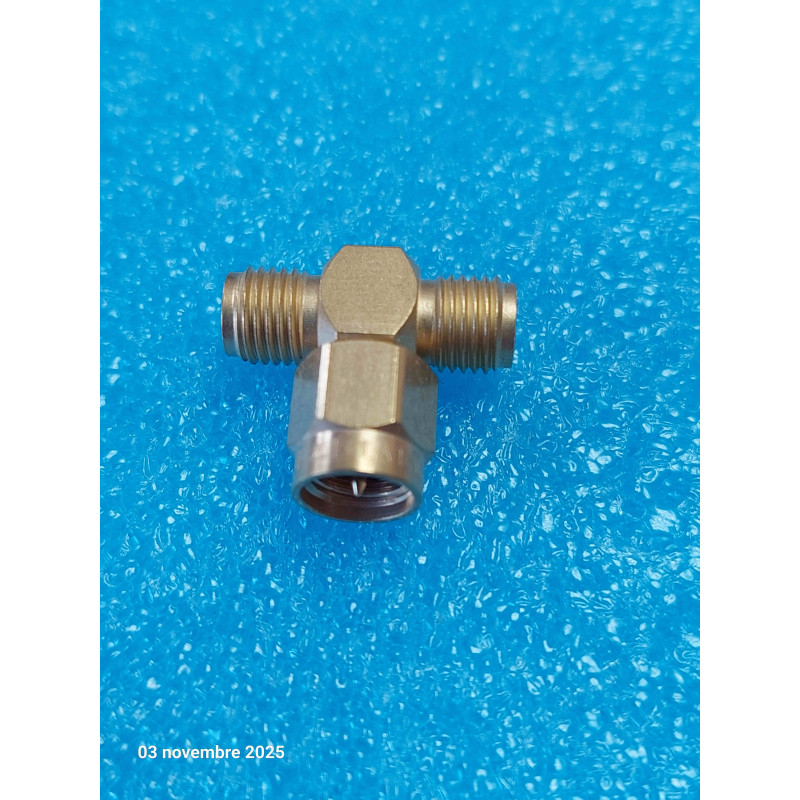

Raccord coaxial RF de précision en forme de T (dérivation 3 voies : 1 fiche Mâle / 2 embases Femelles) au format SMA (SubMiniature version A).
Spécialement conçu pour la dérivation, la distribution ou le piquage de signaux radiofréquences et hyperfréquences sur des cartes de test, baies d'instrumentation, antennes Wi-Fi / SDR / GPS ou analyseurs de réseau. Cet adaptateur assure une excellente continuité d'impédance de 50 Ohms et garantit de très hautes performances RF sur une large bande de fréquences (DC jusqu'à 12,4 GHz / 18 GHz selon la qualité d'usinage). Matériel neuf d'atelier.
Raccord Coaxial RF en T (SMA Tee Adapter) / Configuration : 1 SMA Mâle Centrale & 2 SMA Femelles Latérales (M / F / F) / Impédance Nominale : 50 Ohms / Bande Passante : DC à 12,4 GHz (jusqu'à 18 GHz) / Verrouillage Vissé de Précision à Filetage Standard 1/4-36 UNS / Corps Laiton Traité / Contacts Centraux Usinés & Traités Plaqué Or / Diélectrique PTFE (Téflon) / Neuf. Composant d'atelier d'électronique RF, de métrologie et de développement hyperfréquence indispensable pour le piquage de signal et l'adaptation sur banc de mesure.
Type d'Interface / Format : SMA (SubMiniature A) – Connecteur de précision à verrouillage vissé (filetage 1/4-36 UNS).
Configuration des Voies :
1x SMA Mâle (Axe perpendiculaire ou central / avec écrou moleté et picot central).
2x SMA Femelles (Axe transversal / prises fixes avec alvéoles centrales).
Impédance Nominale : 50 Ohms (50 $\Omega$).
Performances Haute Fréquence (RF) :
Gamme de Fréquences : DC jusqu'à 12,4 GHz (extensible à 18 GHz selon spécifications de grade).
Faible ROS / VSWR : Pertes d'insertion et de réflexion très faibles grâce au diélectrique PTFE de haute qualité.
Matériaux & Construction :
Corps / Boîtier : Laiton usiné de précision avec plaquage Or ou Nickel haute durabilité.
Contacts Centraux : Bronze au béryllium / laiton usiné avec plaquage Or sur les zones de jonction (résistance de contact minime).
Isolant Diélectrique : PTFE (Téflon) résistant aux fortes températures et assurant une constante diélectrique rigoureuse.
État : Neuf d'atelier.
Cas d'Usage Classiques du Té SMA (1 Mâle / 2 Femelles) en Atelier :
Piquage Direct sur Équipement : La fiche SMA Mâle vient se visser directement sur la sortie d'une carte d'évaluation, d'un synthétiseur de fréquence ou d'un module SDR. Les deux sorties SMA Femelles permettent d'injecter ou d'extraire le signal vers deux voies séparées (ex. une voie vers une antenne, une voie vers un analyseur de spectre).
Mesure & Terminaison : Permet de raccorder simultanément une ligne de signal et une charge de terminaison SMA 50 Ohms sur une voie d'observation à haute impédance.
Conseils de Manipulation & Serrage en Atelier :
Attention à la Fragilité des Broches SMA : La broche centrale mâle SMA est de très petit diamètre. Toujours aligner parfaitement les connecteurs dans l'axe avant d'engager le vissage pour ne pas tordre ou enfoncer le contact central.
Couple de Serrage : Le vissage du corps SMA Mâle doit s'effectuer en tournant uniquement l'écrou moleté (sans faire tourner le corps du Té lui-même) et se bloquer doucement à la main ou avec une clé dynamométrique SMA dédiée (couple standard d'environ 0,9 à 1,1 N·m / 8 in-lbs).
