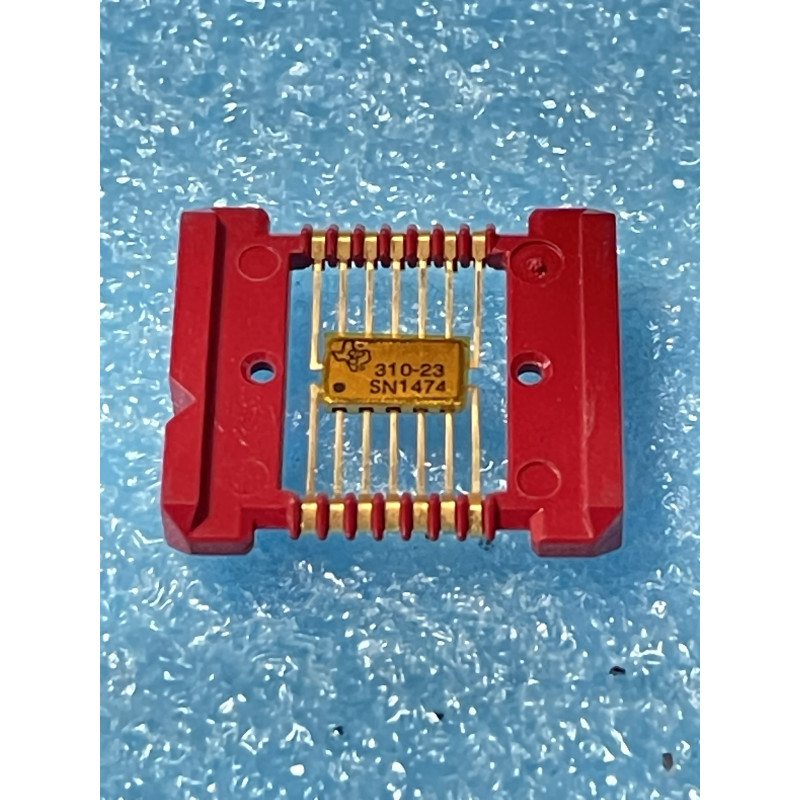

Le SN1474 (généralement référencé SN1474N en boîtier plastique ou SN1474W en boîtier céramique) est un circuit intégré numérique ou d'interface hautement spécialisé, conçu et produit à partir des années 70 et 80 par le célèbre constructeur américain Texas Instruments. Ce composant adopte un boîtier classique standard de type DIP14 (Dual In-line Package à 14 broches, corps de 300 mils).
Dans la nomenclature historique de Texas Instruments, la racine "SN1" ou les séries de numérotation en SN14xxx désignent des circuits intégrés développés sur cahier des charges (Custom / ASIC / Proprietary). Bien que ces composants tirent parti de la technologie de gravure bipolaire classique similaire aux familles logiques standard (série TTL SN7400), leur architecture interne est gravée à façon pour répondre aux besoins précis d'une application d'un fabricant partenaire (comme Hewlett-Packard, IBM, Tektronix ou ADDS). On retrouve typiquement le SN1474 au cœur de la logique de synchronisation, d'interface d'affichage ou de contrôle de bus de terminaux informatiques vintage, de consoles de contrôle industrielles ou d'équipements de test et de mesure de laboratoire. C'est un composant d'origine authentique d'époque géré en qualité New Old Stock (NOS), indispensable pour la restauration fonctionnelle rigoureuse d'un appareil informatique ou d'une platine logique de collection.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des pannes sur circuits intégrés propriétaires TI (La méthode d'analyse logique) : Parce qu'il s'agit d'une référence Custom, le SN1474 n'est pas répertorié dans les bases de données des testeurs automatiques de circuits intégrés modernes. Méthode d'atelier : Pour valider sa panne lors du dépannage d'une carte d'époque, référez-vous au manuel de maintenance technique (Service Manual) de l'appareil concerné pour repérer les chronogrammes théoriques ou les états statiques attendus sur ses 14 broches. À l'aide d'un oscilloscope ou d'un analyseur logique, assurez-vous que la puce reçoit bien son alimentation nominale de +5,0 Volts (généralement sur la broche 14 avec la masse GND sur la broche 7, suivant le standard TTL de l'époque). Si les signaux d'entrée sont présents et dynamiques mais que les broches de sortie associées restent figées à 0V ou 5V sans commuter, la jonction logique interne est coupée ou en court-circuit.
Le piège du remplacement par équivalence standard : Ne commettez jamais l'erreur d'essayer de deviner une équivalence standard (par exemple, penser à tort qu'un SN1474 équivaut à un SN7474) uniquement sur la base de la ressemblance visuelle des numéros de référence. Le SN7474 est une double bascule D standard, tandis que le SN1474 possède un brochage et une logique de fonctionnement interne entièrement différents dictés par sa nature ASIC. L'utilisation d'une pièce NOS d'origine authentique Texas Instruments est la seule solution viable pour préserver le fonctionnement électrique et logiciel natif de la carte mère.
Précautions de brasage sur circuits imprimés vintage : Les platines électroniques des années 70 et 80 possèdent des pistes en cuivre fines déposées sur des supports en bakélite ou en résine époxy de première génération. Ces pistes supportent très mal les contraintes de surchauffe et se décollent au moindre faux pas. Réduisez la température de votre fer à 320 degrés Celsius maximum. Utilisez un flux de brasage de haute qualité et une tresse fine pour libérer entièrement et proprement les 14 trous sans exercer de force mécanique sur les pastilles. Conseil Pro : Ne soudez pas directement votre précieux composant NOS d'époque sur le circuit imprimé. Installez et soudez systématiquement un support tulipe DIP14 de grade professionnel. Cela isolera définitivement la puce neuve du stress thermique du fer et sécurisera vos futures interventions de test ou d'isolation de ligne.
