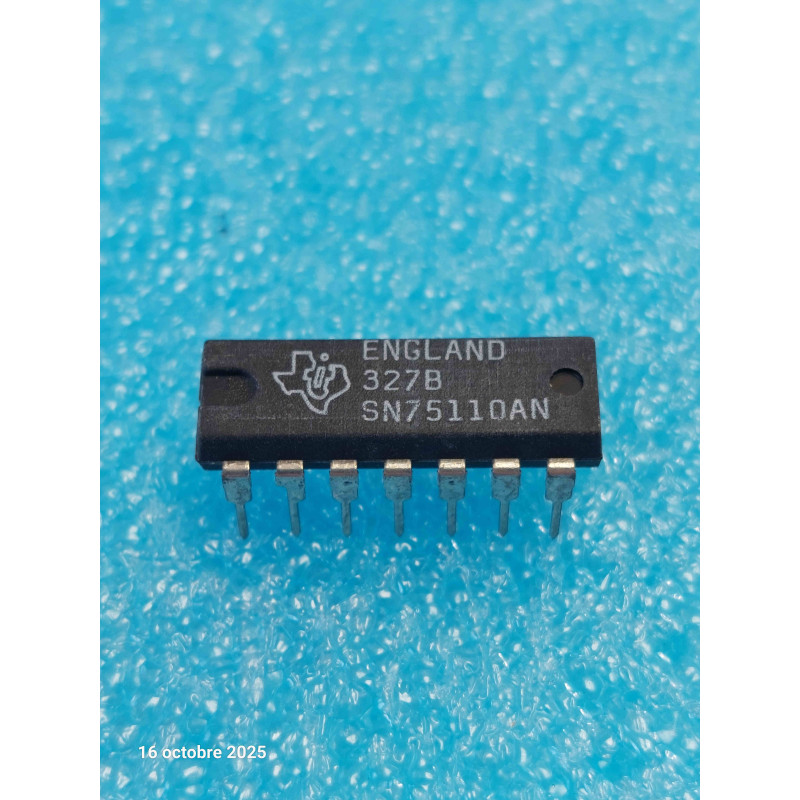

Le SN75110AN est un circuit intégré monolithique regroupant deux émetteurs de ligne différentiels indépendants à haute vitesse. Fabriqué par Texas Instruments, ce composant est conçu pour injecter des signaux numériques sur de longues lignes de transmission (paires torsadées ou câbles coaxiaux) dans des environnements fortement industrialisés et bruités. Travaillant en mode courant, il est le parfait pendant des récepteurs de la série SN75107/108. C'est une pièce maîtresse pour réparer les bus de données d'ordinateurs rétro, de terminaux ou de cartes réseaux d'automates des années 80.
Note technique :
Transmission en courant (Current-Mode) : Contrairement aux drivers classiques qui commutent des tensions, le SN75110AN commute un courant constant (généralement autour de 12 mA) entre ses deux sorties complémentaires. Cette méthode offre une immunité exceptionnelle contre les parasites électromagnétiques industriels et évite les pics de courant sur les lignes d'alimentation de la carte.
Portes logiques d'entrée : Chaque driver possède plusieurs entrées logiques combinées (portes NAND/AND) ainsi qu'une broche de validation (Inhibit common), ce qui permet de multiplexer facilement les signaux ou de mettre le driver en veille pour libérer le bus.
Conseils Pro :
Le piège de la broche -5V (VCC-) : Tout comme le récepteur SN75107 associé, le SN75110AN nécessite impérativement une alimentation double (+5V sur la broche 14 et -5V sur la broche 1). Si le rail -5V de votre carte mère rétro est absent ou s'effondre, l'émetteur ne pourra plus générer son courant constant de sortie et le bus de communication restera totalement bloqué.
Maintenance & Diagnostic (Bus bloqué ou erreurs de transmission) : 1. Hors tension, vérifiez l'état des résistances de terminaison de ligne sur la carte (généralement de 50 à 100 ohms connectées entre les lignes de transmission). Si une résistance a grillé, le courant injecté par le SN75110AN ne pourra pas se convertir en tension lisible pour le récepteur à l'autre bout.
2. À l'oscilloscope, vérifiez la symétrie des sorties complémentaires (broches 2/3 pour le premier canal, broches 11/12 pour le second). Lorsqu'une sortie est au niveau haut, l'autre doit être strictement inverse au niveau bas. Si l'un des deux côtés reste figé ou ne commute pas, le transistor de sortie interne a été détruit (souvent par une surtension accidentelle sur le câble de liaison externe).
