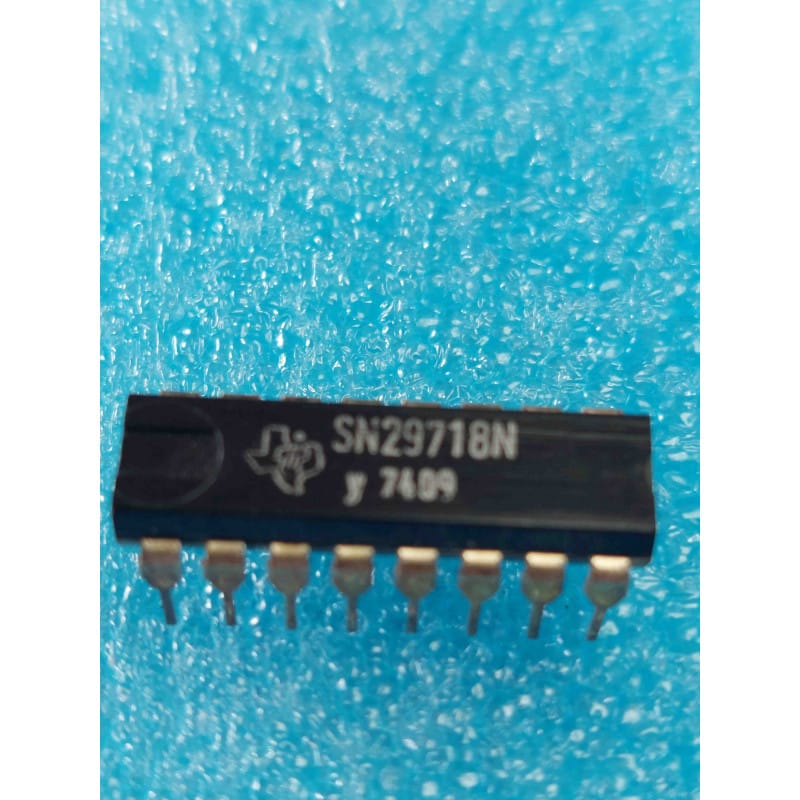

Le SN29718N (portant le logo "carte du Texas" de Texas Instruments) est un circuit intégré d'époque de conception propriétaire, développé par Texas Instruments. Directement lié à la même famille de commandes spéciales à façon (custom/proprietary) que le modèle SN29716N vu précédemment, ce composant adopte le format d'un boîtier traversant en plastique DIP16 (16 broches, corps de 300 mils).
Le suffixe N valide strictement l'encapsulation en plastique double en ligne d'atelier.
Il s'agit d'un circuit logique / analogique spécialisé d'interface ou de synchronisation (Special Purpose / Interface IC, lot d'origine Texas Instruments, boîtier DIP16). Cette référence, courante dans l'électronique professionnelle et grand public des années 80, était principalement utilisée comme convertisseur ou contrôleur de signaux spécifiques (souvent liée aux étages de déflexion, de synchronisation vidéo ou de gestion de bus internes) sur les châssis de grandes marques. Proposé en qualité New Old Stock (NOS), ce composant d'origine possède des traces d'oxydation de stockage superficielle sur ses broches, typiques des lots conservés en tubes ou en casiers d'époque.
Le protocole rigoureux de désoxydation des 16 broches : Tout comme pour le SN29716N, la fine couche d'oxyde présente sur les broches d'époque doit être traitée avant insertion pour garantir la conductivité et la qualité du brasage. Méthode d'atelier :
Passez un coup de crayon ou de brosse en fibre de verre (ou un tampon abrasif très fin) sur les deux rangées de pattes. Frottez doucement du corps de la puce vers l'extrémité de la broche pour raviver le placage métallique brillant sous-jacent.
Nettoyez à l'aide d'une brosse imbibée d'alcool isopropylique pour retirer les micro-poussières d'oxyde.
Si un brasage direct est incontournable, appliquez un flux décapant de qualité (type "No-Clean" ou à base de colophane) pour détruire les traces d'oxydation microscopiques restantes au moment de la fusion de l'étain.
Le diagnostic électrique d'étage : Les broches d'alimentation classiques sur cette série bipolaire d'époque sont généralement à vérifier par rapport au schéma spécifique de la carte hôte. Un test rapide des diodes de protection internes s'effectue hors tension avec votre multimètre en mode diode entre la broche de masse et les différentes broches d'E/S : une valeur de jonction standard doit osciller entre 0,5V et 0,7V. Une valeur proche de 0V indique un composant foudroyé.
Montage de sécurité sur support de précision : Pour éviter de fragiliser davantage ces pattes d'époque sous l'action thermique répétée du fer, n'implantez pas le circuit directement sur la platine. Installez un support tulipe DIP16 de haute qualité à contacts dorés. Soudez le support à l'étain frais (panne réglée à 310 degrés Celsius maximum), nettoyez les résidus de flux à l'alcool isopropylique, puis insérez délicatement le SN29718N à froid. Les contacts dorés du support assureront une liaison stable et durable, limitant la réapparition de l'oxydation.
